Funzioni ausiliarie per indicazioni di coordinate 10.3
10
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015
355
Comportamento con M92 - Punto di riferimento macchina
Oltre all'origine della macchina, il Costruttore può
definire ancora un'altra posizione fissa rispetto alla
macchina (punto di riferimento della macchina).
A questo scopo il costruttore della macchina
imposterà per ogni asse la distanza del punto di
riferimento della macchina dall'origine della stessa.
Consultare il manuale della macchina.
Quando le coordinate nei blocchi di posizionamento devono riferirsi
al punto di riferimento della macchina, inserire in questi blocchi la
funzione M92.
Anche con M91 o M92 il TNC esegue correttamente
eventuali correzioni del raggio mentre
non interviene
sulla lunghezza dell'utensile.
Attivazione
Le funzioni M91 e M92 sono attive solo nei blocchi di programma
nei quali vengono programmate.
Le funzioni M91 e M92 sono attive dall'inizio del blocco.
Origine del pezzo
Quando le coordinate si devono riferire sempre all'origine della
macchina, si può bloccare la determinazione dell'origine per uno o
più assi.
Quando la determinazione dell'origine viene bloccata per tutti gli
assi, il TNC non visualizzerà più il softkey
INSERIRE ORIGINE nel
modo operativo
Funzionamento manuale.

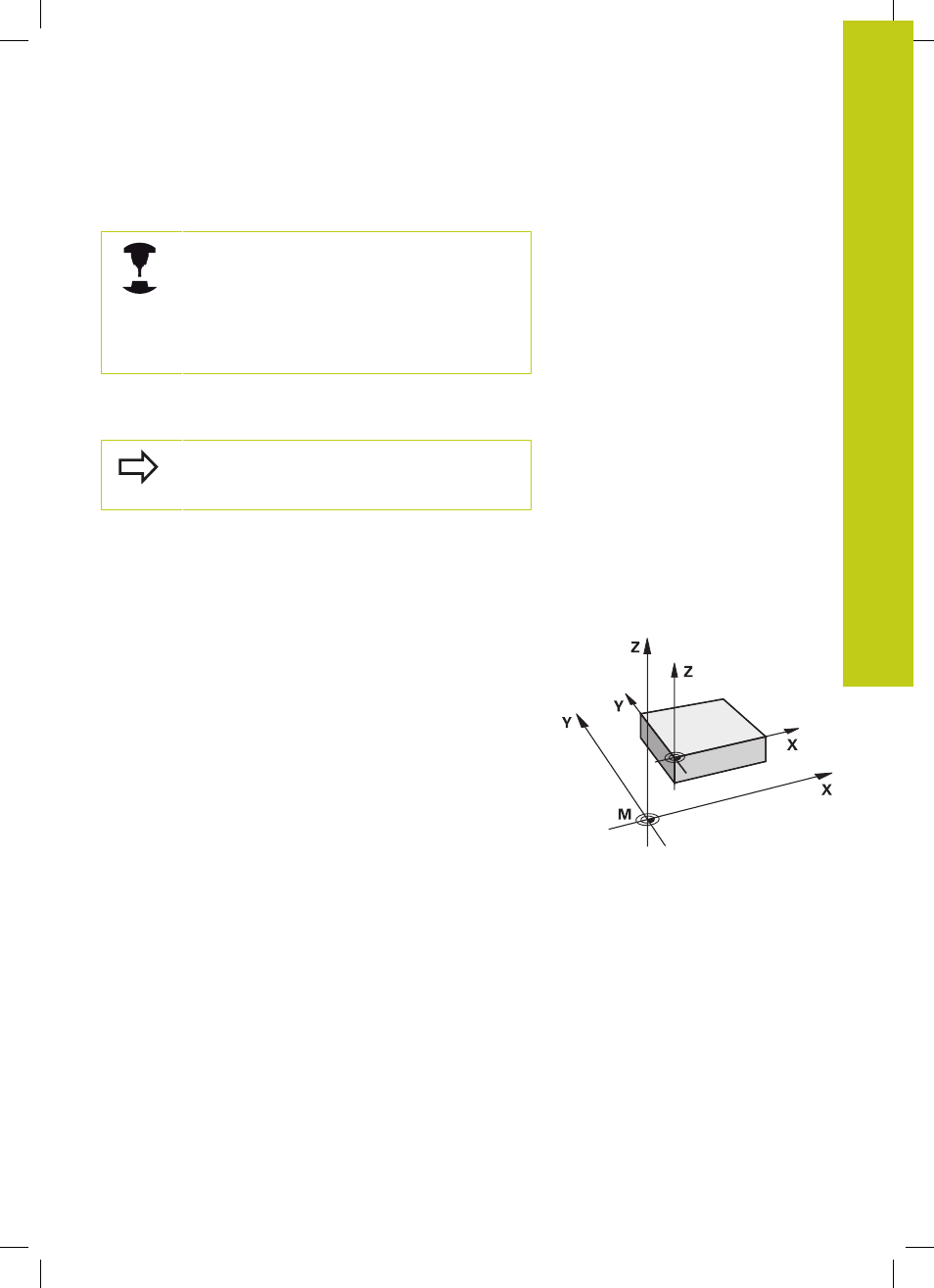

La figura illustra i sistemi di coordinate con l'origine della macchina
e l'origine del pezzo.
M91/M92 nel modo operativo Prova programma
Per poter simulare graficamente i movimenti M91/M92, occorre
attivare il controllo dell'area di lavoro e visualizzare il pezzo grezzo
riferito all'origine fissata, vedere "Rappresentazione pezzo grezzo
nell'area di lavoro (opzione #20)", Pagina 510.
