Funzione PLANE: rotazione del piano di lavoro (opzione #8) 12.2
12
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015
407
Definizione del comportamento nel posizionamento
della funzione PLANE
Introduzione
Indipendentemente dalla funzione PLANE utilizzata per definire il
piano di lavoro ruotato, le seguenti funzioni sono sempre disponibili
per il comportamento nel posizionamento:
posizionamento automatico
Selezione di possibilità di orientamento alternative (non per
PLANE AXIAL)
Selezione del tipo di trasformazione (non per
PLANE AXIAL)
Attenzione Pericolo di collisione!
Se nel sistema ruotato si lavora con il ciclo
28
SPECULARITA, attenersi a quanto riportato di seguito.
Programmare dapprima il movimento di rotazione e
definire quindi il ciclo
28 SPECULARITA!
Rappresentare in speculare un asse rotativo con
il ciclo
28 che rappresenta in speculare solo i
movimenti dell'asse, non l'angolo definito nelle
funzioni PLANE! Si modifica così il posizionamento
degli assi.
I programmi creati su iTNC 530 o su TNC di versioni
precedenti non sono compatibili.

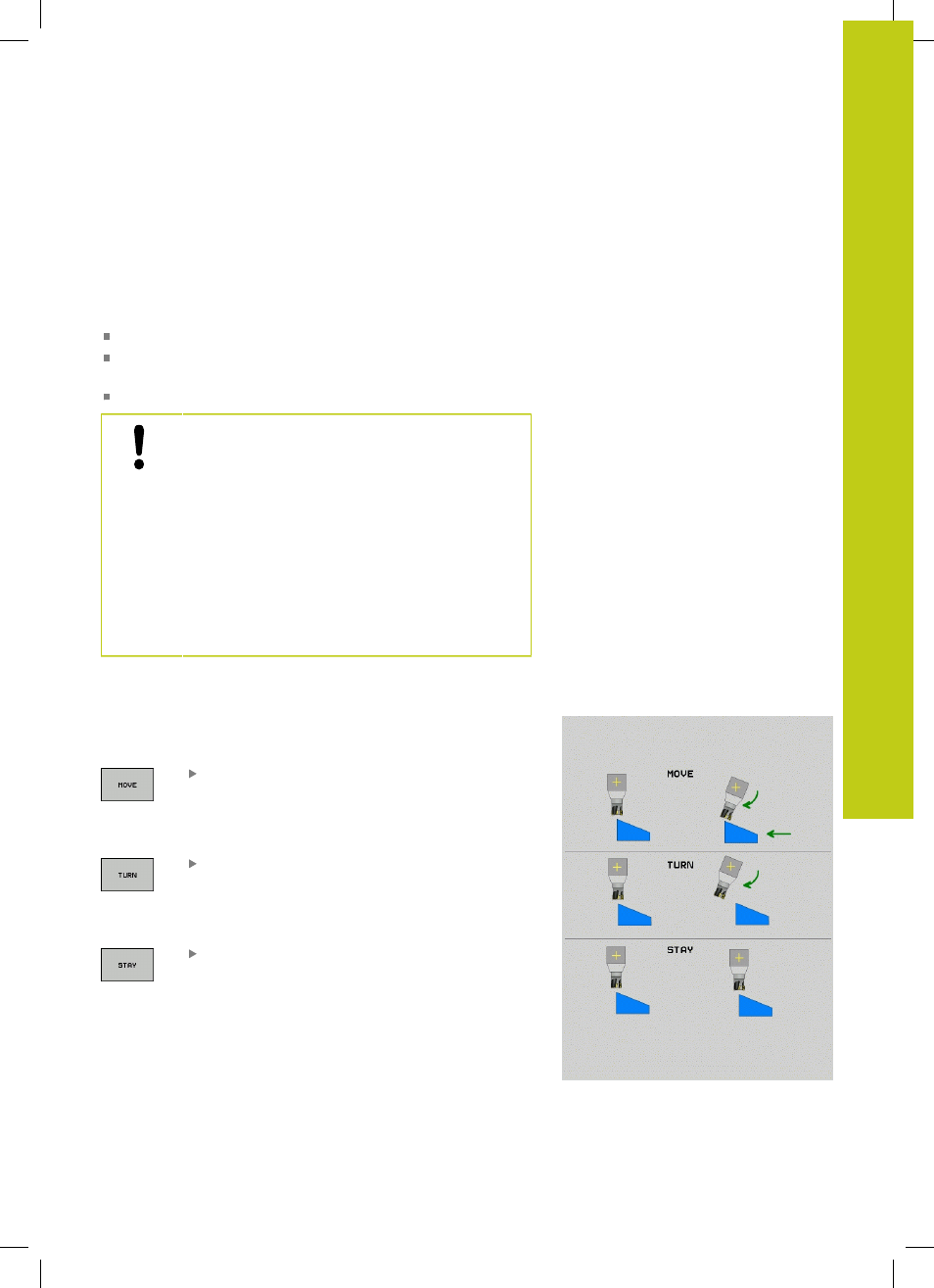

Rotazione automatica: MOVE/TURN/STAY (immissione
obbligatoria)
Dopo che tutti i parametri per la definizione del piano sono stati
inseriti, si deve definire il modo in cui gli assi rotativi si devono
orientare sui valori calcolati:
La funzione PLANE deve ruotare automaticamente
gli assi rotativi sui valori calcolati, la posizione
relativa tra pezzo e utensile rimane invariata. Il TNC
esegue un movimento di compensazione negli
assi lineari
La funzione PLANE deve orientare
automaticamente gli assi rotativi sui valori
calcolati, posizionando solo gli assi rotativi. Il TNC
non esegue
alcun movimento di compensazione
negli assi lineari
Gli assi rotativi vengono orientati con un
successivo blocco di posizionamento separato
Se si seleziona l'opzione MOVE (funzione PLANE di rotazione con
movimento di compensazione automatico), si devono ancora
definire i seguenti due parametri
Dist. punto rotaz. da punta UT e
Avanzamento? F=.
Se si seleziona l'opzione
TURN (funzione PLANE di rotazione senza
movimento di compensazione automatico), si deve ancora definire
il seguente parametro
Avanzamento? F=.
