Programmazione: lavorazione a più assi
12.2 Funzione PLANE: rotazione del piano di lavoro (opzione #8)
12
404
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015

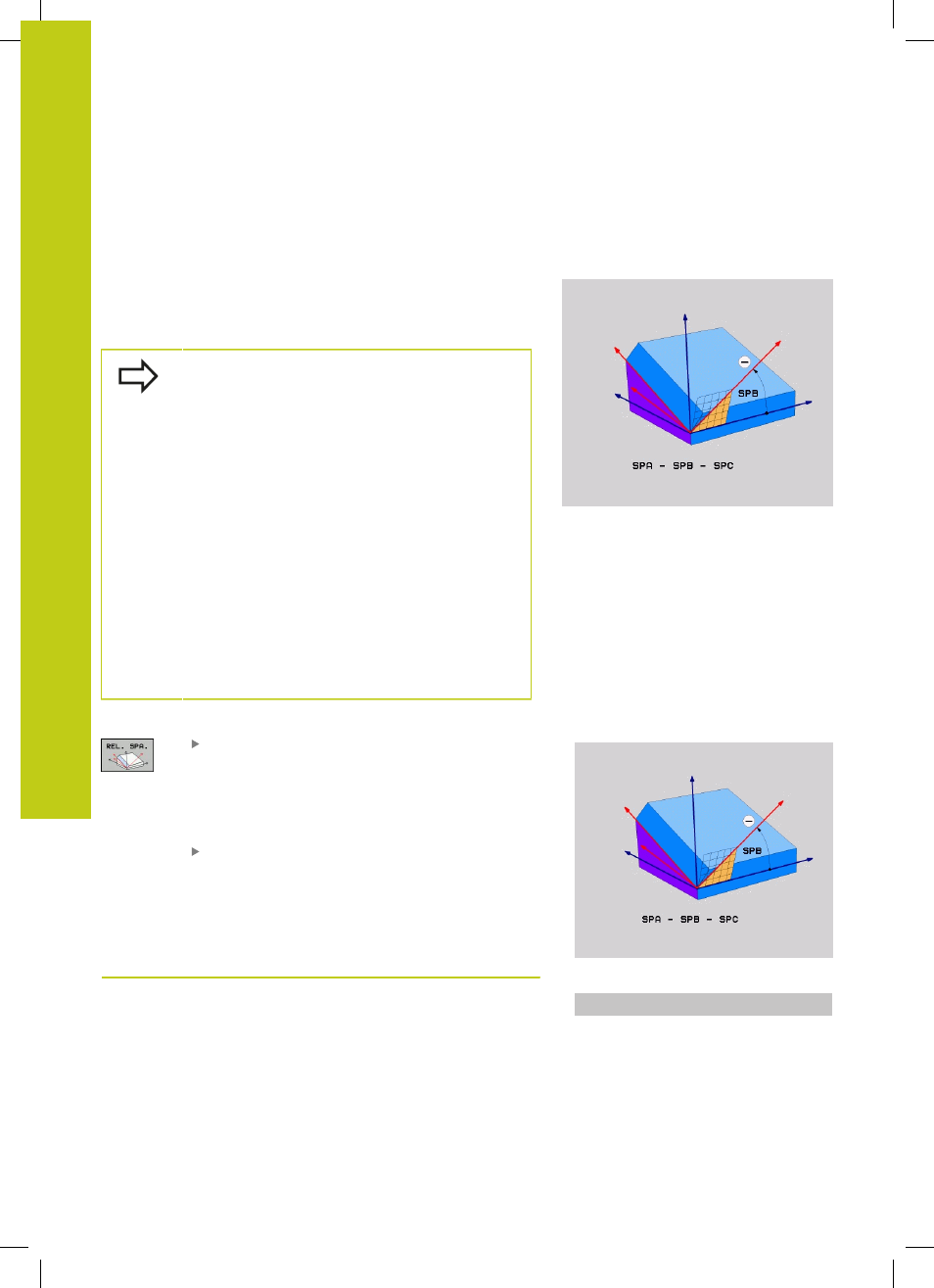

Definizione del piano di lavoro mediante un unico
angolo solido incrementale: PLANE RELATIVE
Applicazione
L’angolo solido incrementale si utilizza quando un piano di
lavoro ruotato già attivo deve essere sottoposto ad
un’ulteriore
rotazione . Esempio, applicazione di uno smusso a 45° su un piano
ruotato.
Prima della programmazione
L'angolo definito è sempre riferito al piano di lavoro
attivo, indipendentemente dalla funzione che lo ha
attivato.
Si può programmare un numero qualsiasi di funzioni
PLANE RELATIVE consecutive.
Volendo ritornare al piano di lavoro che era attivo
prima della funzione
PLANE RELATIVE, definire
PLANE RELATIVE con lo stesso angolo, ma con
segno opposto.
Se si applica
PLANE RELATIVE ad un piano di lavoro
non ruotato, il piano di lavoro non ruotato viene
semplicemente ruotato dell'angolo solido definito
nella funzione
PLANE.
Descrizione dei parametri per il comportamento
nel posizionamento: vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 407.
Parametri di immissione
Angolo incrementale?: angolo solido con cui il
piano di lavoro attivo deve essere ulteriormente
orientato (vedere figura in alto a destra). Selezionare
con il softkey l'asse intorno al quale si deve
orientare. Campo di immissione: da -359.9999° a
+359.9999°
Continuare con le caratteristiche di posizionamento,
vedere "Definizione del comportamento
nel posizionamento della funzione PLANE",
Pagina 407
Sigle utilizzate
Sigla Significato
RELATIV
Inglese relative = riferito a
Blocco NC
N50 PLANE RELATIV SPB-45 .....*
