Programmazione: sottoprogrammi e ripetizioni di blocchi di programma

8.6

Esempi di programmazione

288

TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015

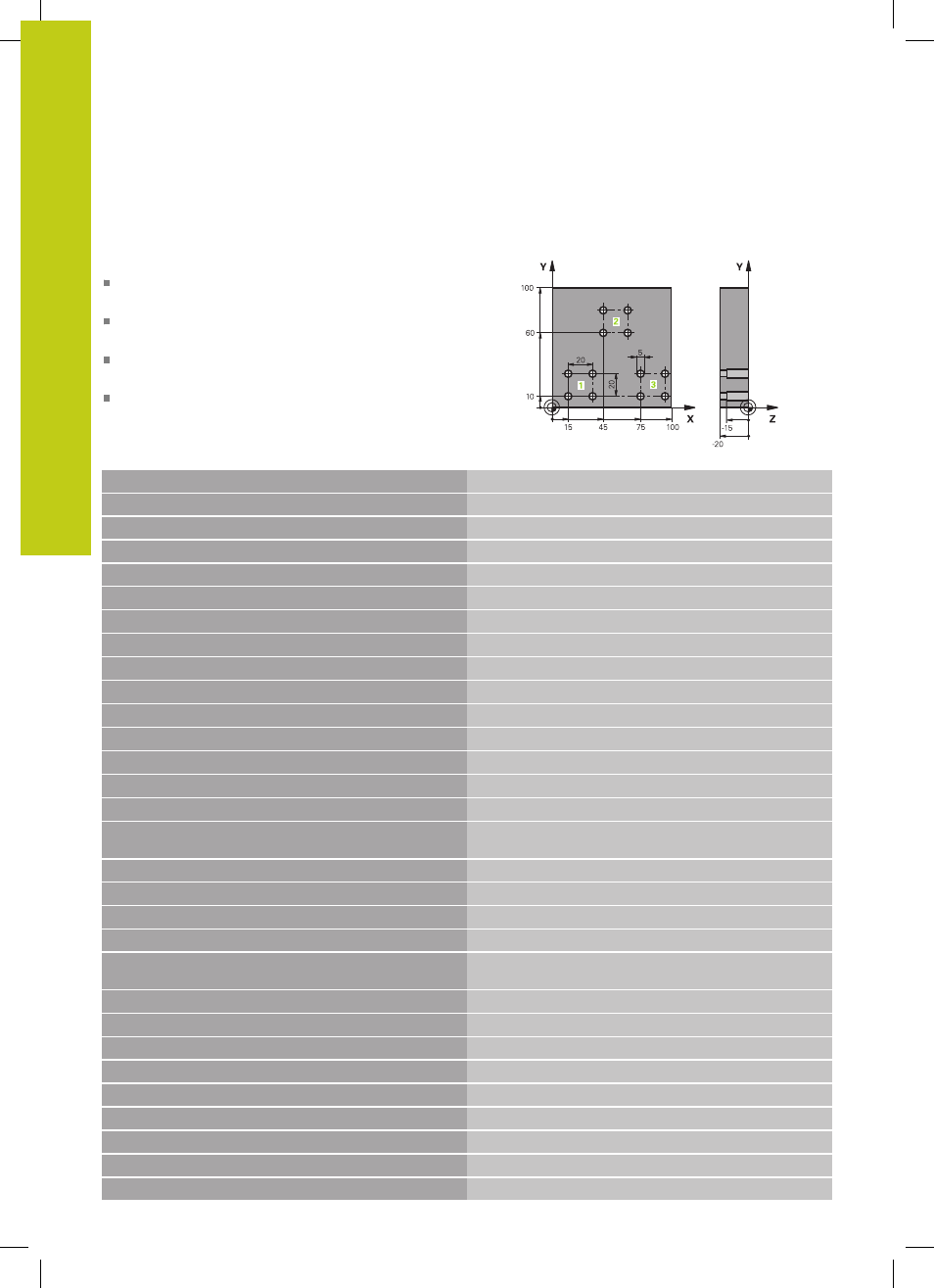

Esempio: lavorazione di gruppi di fori con più
utensili

Esecuzione del programma

Programmazione dei cicli di lavorazione nel
programma principale

Chiamata della sagoma di foratura completa
(sottoprogramma 1) nel programma principale

Posizionamento sui gruppi di fori (sottoprogramma 2)
nel sottoprogramma 1

Una sola programmazione del gruppo di fori nel
sottoprogramma 2

%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S5000 *

Chiamata utensile Punta per centrare

N40 G00 G40 G90 Z+250 *

Disimpegno utensile

N50 G200 FORATURA

Definizione del ciclo "Centrinatura"

Q200=2

;DISTANZA SICUREZZA

Q201=-3

;PROFONDITA

Q206=250

;AVANZ. INCREMENTO

Q202=3

;PROF. INCREMENTO

Q210=0

;TEMPO ATTESA SOPRA

Q203=+0

;COORD. SUPERFICIE

Q204=10

;2. DIST. SICUREZZA

Q211=0.2

;TEMPO ATTESA SOTTO

Q395=0

;RIFERIM. PROFONDITA'

N60 L1,0 *

Chiamata sottoprogramma 1 per sagoma di foratura
completa

N70 G00 Z+250 M6 *

Cambio utensile

N80 T2 G17 S4000 *

Chiamata utensile Punta

N90 D0 Q201 P01 -25 *

Nuova profondità per la foratura

N100 D0 Q202 P01 +5 *

Nuovo accostamento per la foratura

N110 L1,0 *

Chiamata sottoprogramma 1 per sagoma di foratura
completa

N120 G00 Z+250 M6 *

Cambio utensile

N130 T3 G17 S500 *

Chiamata utensile Alesatore

N140 G201 ALESATURA

Definizione del ciclo "Alesatura"

Q200=2

;DISTANZA SICUREZZA

Q201=-15
