Programmazione: programmazione di profili
6.6 Movimenti traiettoria – Programmazione libera dei profili FK
(opzione #19)
6
248
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015

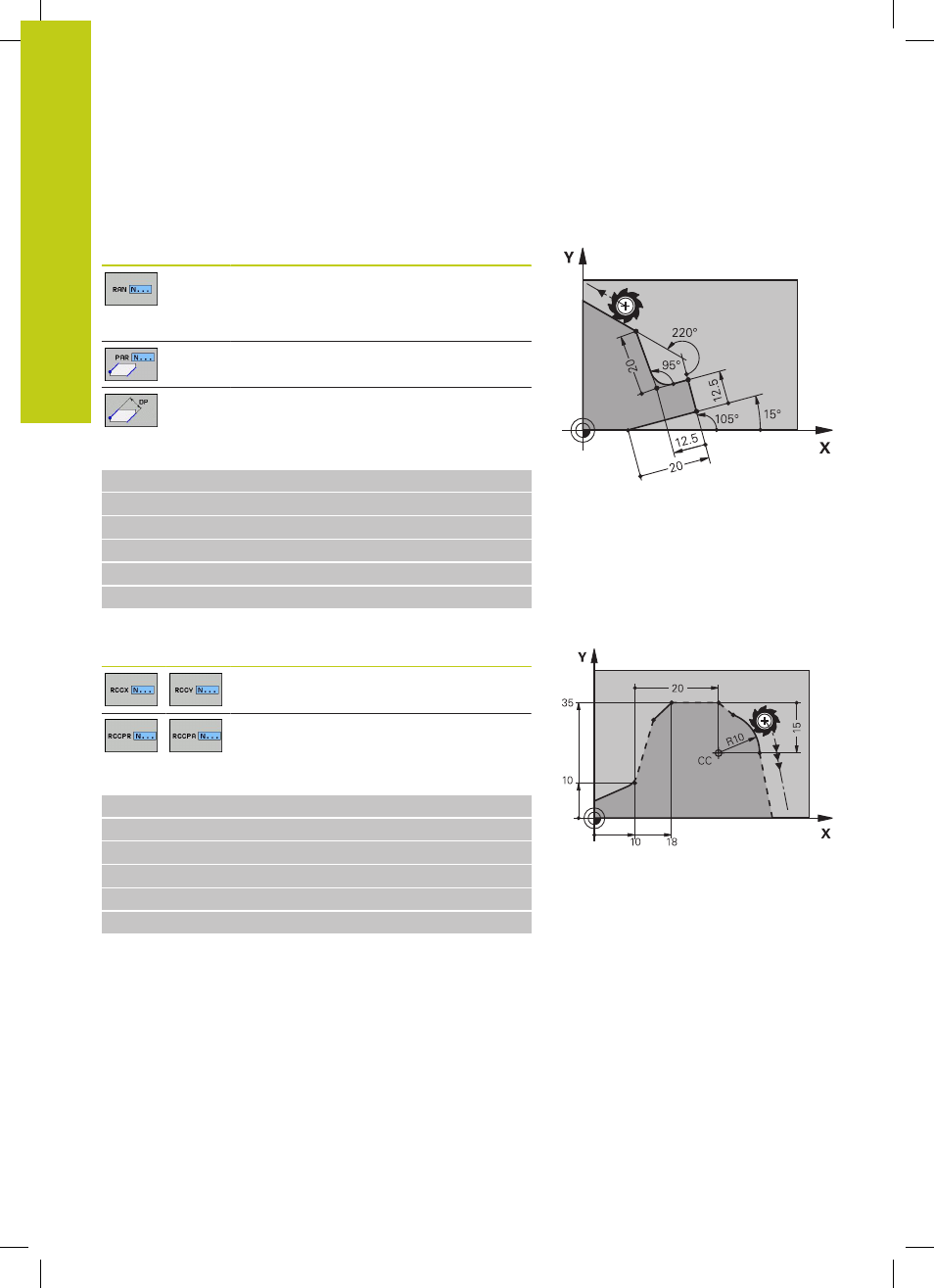

Riferimenti relativi al blocco N: direzione e lunghezza
dell'elemento di profilo
Softkey Dati noti
Angolo tra una retta e un altro elemento del
profilo oppure tra la tangente di ingresso ad
un arco di cerchio ed un altro elemento del
profilo
Retta parallela ad un altro elemento del
profilo
Distanza tra retta ed elemento di profilo
parallelo
Blocchi esplicativi NC
N10 FL LEN 20 AN+15
N20 FL AN+105 LEN 12.5
N30 FL PAR 10 DP 12.5
N40 FSELECT 2
N50 FL LEN 20 IAN+95
N60 FL IAN+220 RAN 20
Riferimenti relativi al blocco N: Centro del cerchio CC
Softkey Dati noti
Coordinate cartesiane del centro del cerchio
rispetto al blocco N
Coordinate polari del centro del cerchio
rispetto al blocco N
Blocchi esplicativi NC
N10 FL X+10 Y+10 G41
N20 FL ...
N30 FL X+18 Y+35
N40 FL ...
N50 FL ...
N60 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX10 RCCY30
