Convertitore DXF (opzione #42) 7.3
7
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015
255
Lavorare con il convertitore DXF
Per poter azionare il convertitore DXF, è
indispensabile un mouse o un touch-pad. Tutti i
modi operativi e tutte le funzioni nonché la selezione
di profili e posizioni di lavorazione sono possibili
esclusivamente utilizzando il mouse o il touch-pad.
Il convertitore DXF viene eseguito come applicazione separata
sul 3° desktop del TNC. Con il tasto di commutazione è possibile
passare a scelta tra le modalità Macchina, Programmazione
e Convertitore DXF. Questo è particolarmente utile quando si
vogliono inserire nel programma in testo in chiaro profili o posizioni
di lavorazione mediante copia dalla memoria intermedia.

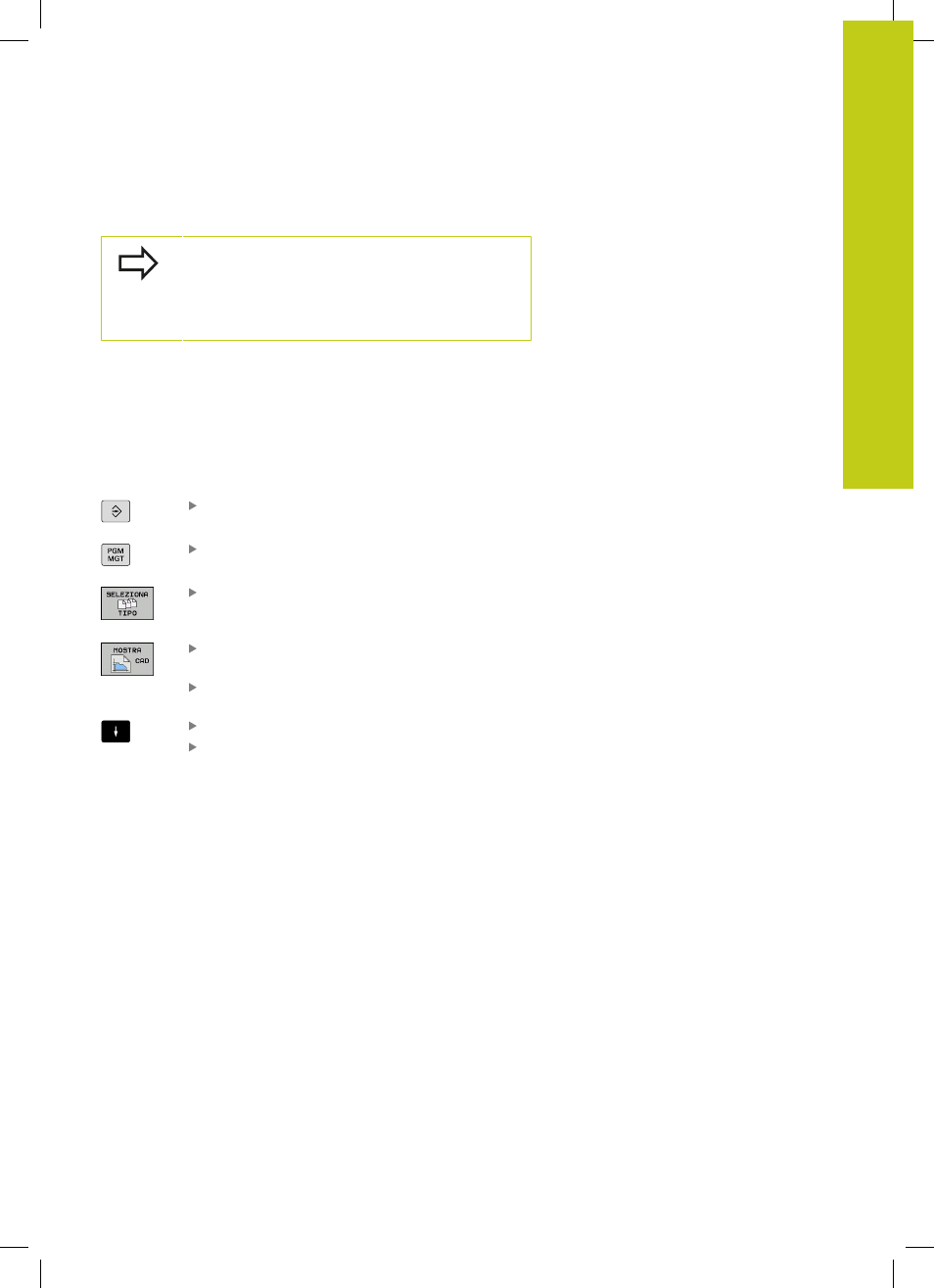

Apertura di un file DXF
Selezionare la modalità operativa
Programmazione
Selezionare la Gestione file
Selezionare il menu softkey per la selezione
dei tipi di file da visualizzare: premere il softkey
SELEZIONA TIPO
Visualizzare tutti i file CAD: premere il softkey
MOSTRA CAD.
Selezionare la directory in cui è memorizzato il file
CAD
Selezionare il file DXF desiderato
Confermare con il tasto
ENT: il TNC avvia il
convertitore DXF e visualizza sullo schermo il
contenuto del file. Nella finestra con lista il TNC
visualizza i cosiddetti layer (piani) e nella finestra
grafica il disegno
