Programmazione: programmazione di profili
6.3 Avvicinamento e allontanamento dal profilo
6
214
TNC 620 | Manuale utente Programmazione DIN/ISO | 3/2015

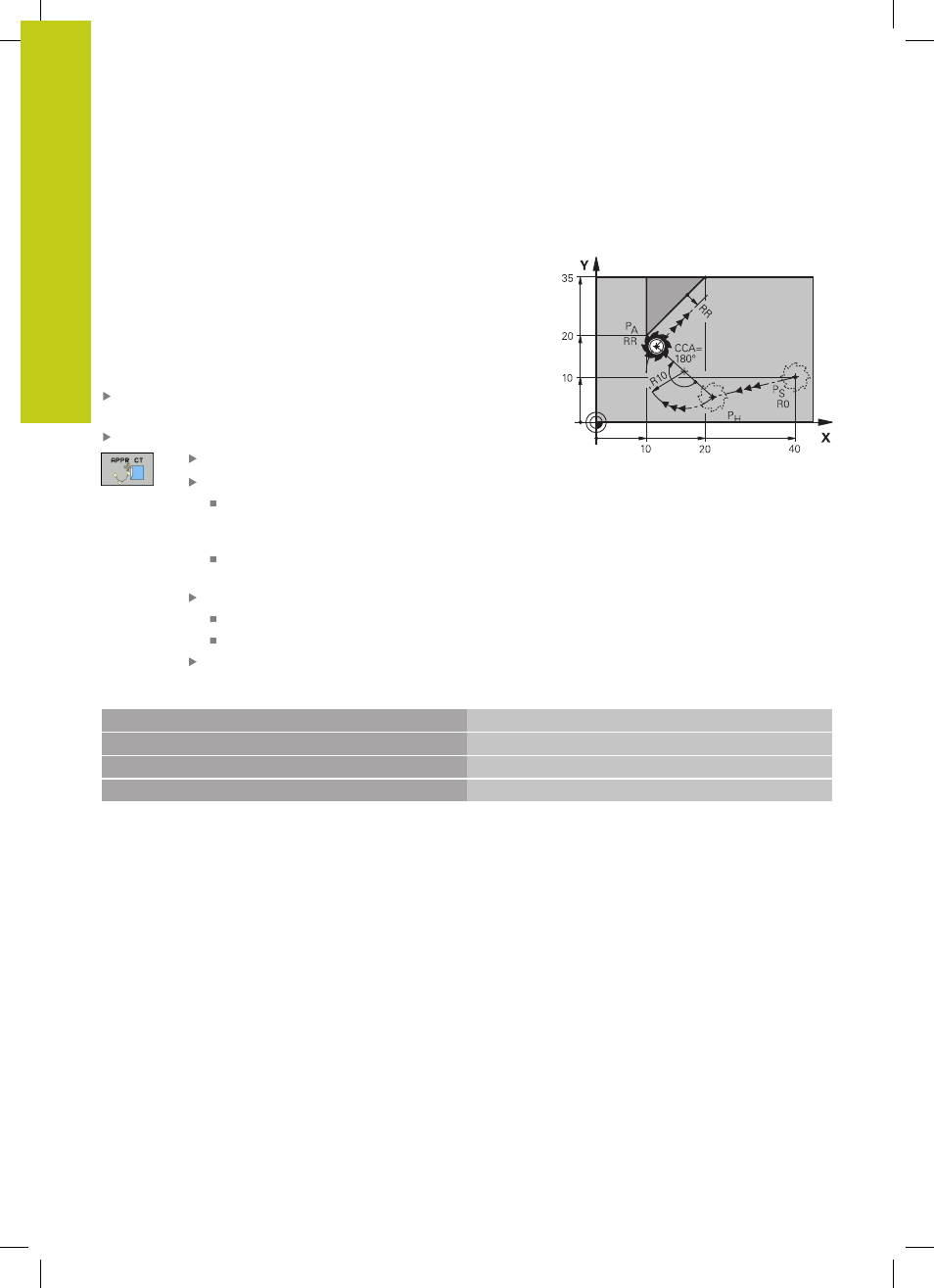

Avvicinamento su una traiettoria circolare con
raccordo tangenziale:
APPR CT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto ausiliario P
H
. Da lì l'utensile si porta, su una traiettoria
circolare con raccordo tangenziale al primo elemento di profilo, sul
primo punto del profilo P
A
.
La traiettoria circolare da P
H
a P
A
è definita dal raggio R e
dall'angolo al centro
CCA. Il senso di rotazione della traiettoria
circolare è definito dall'andamento del primo elemento del profilo.
Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
Aprire il dialogo con il tasto
APPR/DEP e il softkey APPR CT:
Coordinate del primo punto del profilo P
A
Raggio R della traiettoria circolare
Avvicinamento sul lato del pezzo definito dalla
correzione del raggio: inserire R con segno
positivo.
Avvicinamento dal lato del pezzo: inserire R con
segno negativo.
Angolo al centro
CCA della traiettoria circolare
Inserire CCA solo in senso positivo.
Valore di immissione massimo 360°
Correzione del raggio G41/G42 per la lavorazione
R0=G40; RL=G41; RR=G42
Blocchi esemplificativi NC
N70 G00 X+40 Y+10 G40 M3 Posizionamento su PS senza corr. raggio
N80 APPR CT X+10 Y+20 Z-10 CCA180 R+10 G42 F100 PA con corr. raggio G42, raggio R=10
N90 G01 X+20 Y+35 Punto finale del primo elemento del profilo
N100 G01 ... Successivo elemento del profilo
