HEIDENHAIN TNC 620 69
3.1 Pr
ogr
a
mmazione ed esecuz
ione di la
v
o
ra
zioni semplici
Esempio 1

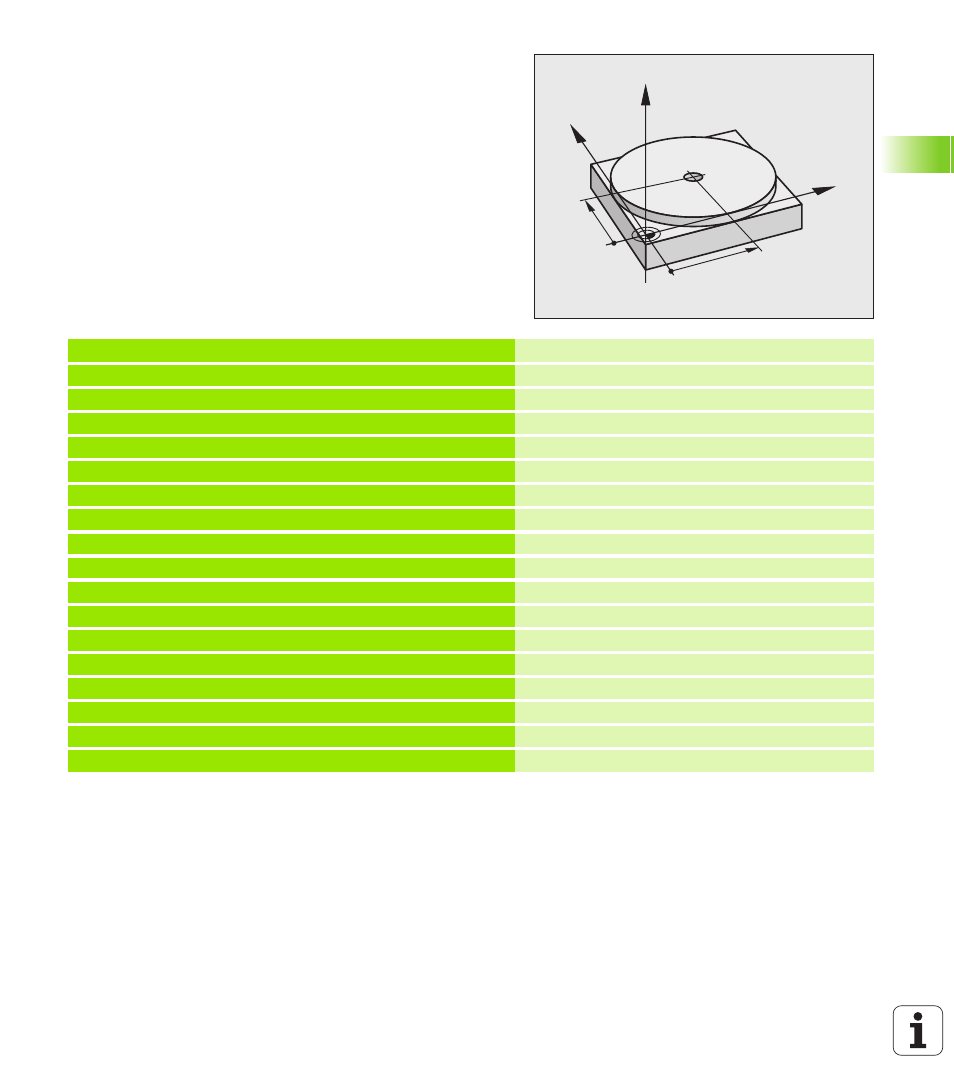

In un singolo pezzo deve essere praticato un foro di 20 mm. Dopo il
serraggio del pezzo, l'allineamento e l'impostazione dell'origine il foro
può essere programmato ed eseguito con poche righe di programma.
Per prima cosa l'utensile viene preposizionato con blocchi L (rette)
sopra il pezzo, ad una distanza di sicurezza di 5 mm sopra il foro. In
seguito viene eseguito il foro con il ciclo 200 FORATURA.
Funzione di retta L (vedere "Retta L" a pagina 159), ciclo FORATURA
(vedere "FORATURA (ciclo 200)" a pagina 229).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S1860 Chiamata utensile: asse utensile Z,
Numero di giri del mandrino 1860 giri/min
2 L Z+200 R0 FMAX Disimpegno utensile (F MAX = rapido)
3 L X+50 Y+50 R0 FMAX M3 Posizionamento ut. con F MAX sopra il foro,
Mandrino ON
4 CYCL DEF 200 FORATURA Definizione del ciclo FORATURA
Q200=5 ;DISTANZA SICUREZZA Distanza di sicurezza dell'ut. sopra il foro
Q201=-15 ;PROFONDITÀ Profondità foro (segno=direzione di lavoro)
Q206=250 ;AVANZ. INCREMENTO Avanzamento di foratura
Q202=5 ;PROF. INCREMENTO Profondità singoli accostamenti prima del ritorno
Q210=0 ;TEMPO ATTESA SOPRA Tempo di attesa in secondi dopo ogni disimpegno
Q203=-10 ;COORD. SUPERFICIE Coordinata della superficie del pezzo
Q204=20 ;2ª DIST. SICUREZZA Distanza di sicurezza dell'ut. sopra il foro
Q211=0.2 ;TEMPO ATTESA SOTTO Tempo di attesa sul fondo foro in secondi
5 CYCL CALL Chiamata del ciclo FORATURA
6 L Z+200 R0 FMAX M2 Disimpegno utensile
7 END PGM $MDI MM Fine programma
