8 Programmazione: cicli
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

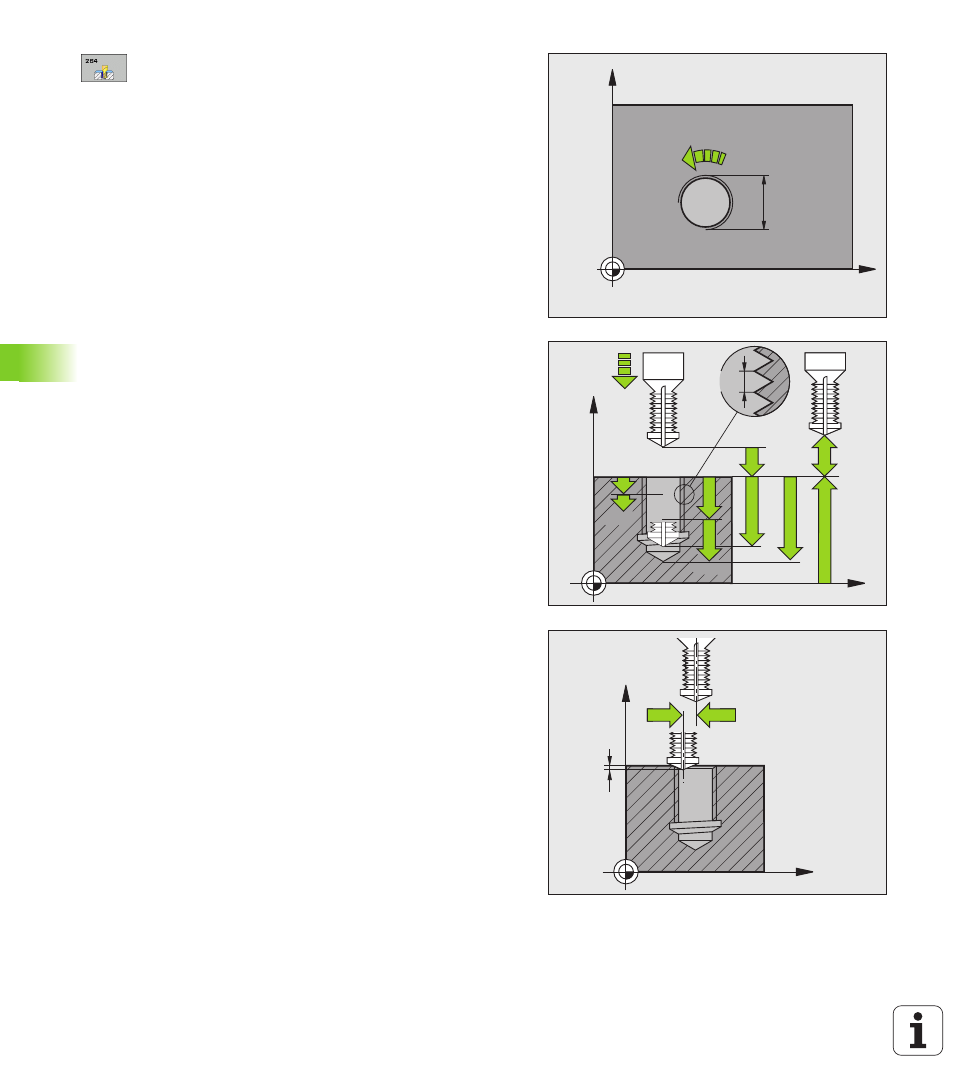

DIAMETRO NOMINALE
Q335: diametro della filettatura
PASSO FILETTATURA
Q239: passo della filettatura. Il
segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
PROFONDITÀ DI MASCHIATURA
Q201 (incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura
PROFONDITÀ DI FORATURA
Q356 (incrementale):
distanza tra la superficie del pezzo e il fondo del foro
AVANZ. AVVICINAMENTO
Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
modo di fresatura
Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
PROFONDITÀ DI ACCOSTAMENTO
Q202 (incrementale):
quota di accostamento dell’utensile. La profondità
non deve essere un multiplo della profondità di
accostamento. Il TNC si porta in un unico passo fino
alla profondità quando:
profondità di accostamento e profondità sono
uguali
la profondità di accostamento è maggiore della
profondità
DISTANZA DI PREARRESTO SOPRA
Q258 (incrementale):
distanza di sicurezza per il posizionamento in rapido,
quando il TNC, dopo un ritorno dal foro, riporta
l'utensile alla profondità di accostamento corrente
PROFONDITÀ FORO FINO A ROTTURA TRUCIOLO
Q257
(incrementale): accostamento dopo che il TNC ha
eseguito una rottura truciolo Nessuna rottura truciolo
con impostazione 0
INVERSIONE NELLA ROTTURA TRUCIOLO
Q256
(incrementale): valore della corsa di ritorno
dell'utensile nella rottura trucioli
PROFONDITÀ FRONTALE
Q358 (incrementale): distanza
tra la punta dell'utensile e la superficie del pezzo con
lavorazione frontale dello smusso
ECCENTRICITÀ DI SMUSSO FRONTALE
Q359
(incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
X
Z
Q359
Q359
Q358
