336 8 Programmazione: cicli
8.6 Cicli di spianat
u
ra
 PUNTO DI PARTENZA 1º ASSE Q225 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse principale del piano di lavoro
 PUNTO DI PARTENZA 2º ASSE Q226 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse secondario del piano di lavoro
 PUNTO DI PARTENZA 3º ASSE Q227 (assoluto): altezza
nell’asse del mandrino alla quale si esegue la
spianatura
 LUNGHEZZA 1º LATO Q218 (incrementale): lunghezza
della superficie da spianare nell'asse principale del
piano di lavoro, riferita al PUNTO DI PARTENZA
1º ASSE
 LUNGHEZZA 2º LATO Q219 (incrementale): lunghezza
della superficie da spianare nell'asse secondario del
piano di lavoro, riferita al PUNTO DI PARTENZA
2º ASSE
 NUMERO DEI TAGLI Q240: numero delle linee in cui il
TNC deve spostare l’utensile nel senso della
larghezza
 AVANZAMENTO IN PROFONDITÀ Q206: velocità
dell'utensile nello spostamento dalla DISTANZA DI
SICUREZZA alla profondità di fresatura in mm/min
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
 AVANZAMENTO TRASVERSALE Q209: velocità dell'utensile
nello spostamento alla linea successiva in mm/min;
procedendo trasversalmente nel materiale, Q209
deve essere inferiore a Q207; procedendo
trasversalmente nello spazio libero, Q209 può essere
maggiore di Q207
 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la profondità di fresatura
per il posizionamento all’inizio e alla fine del ciclo

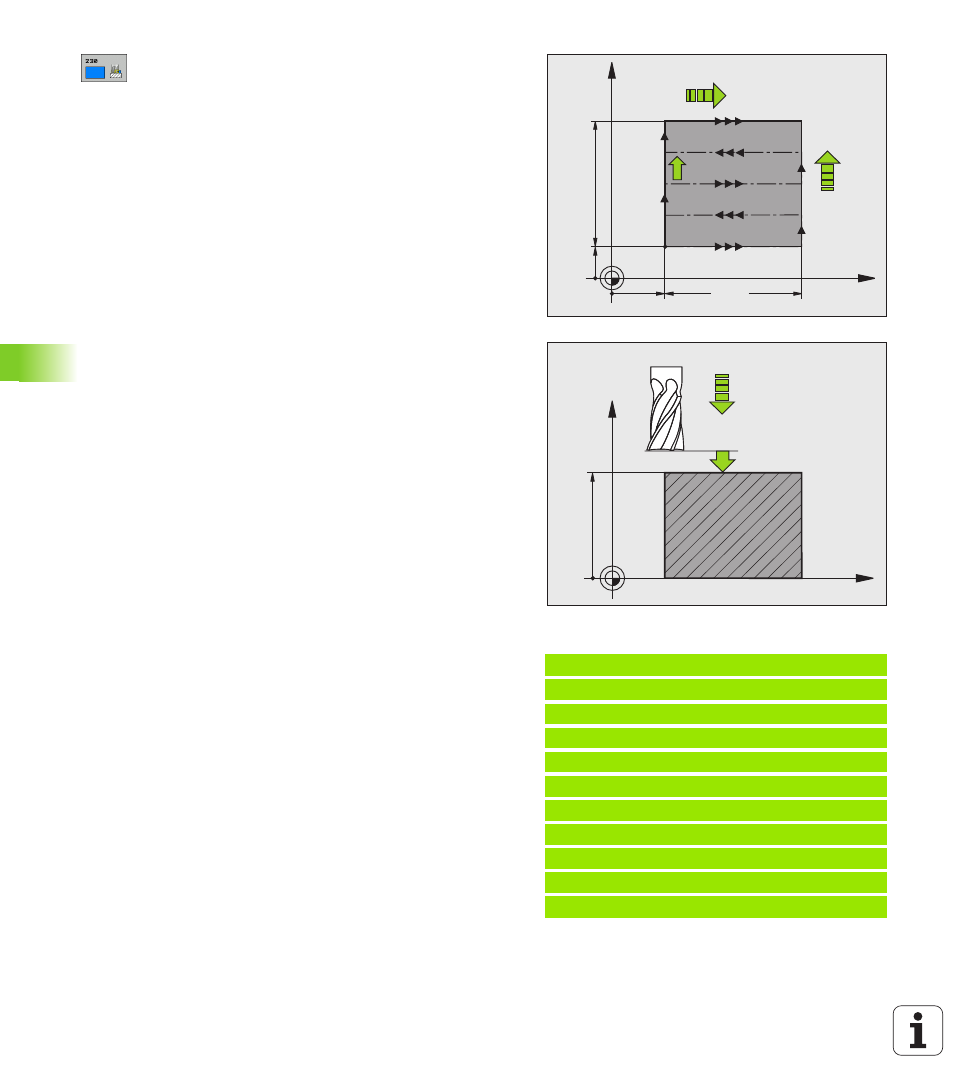

Esempio: blocchi NC
71 CYCL DEF 230 SPIANATURA
Q225=+10 ;PUNTO PART. 1º ASSE
Q226=+12 ;PUNTO PART. 2º ASSE
Q227=+2.5 ;PUNTO PART. 3° ASSE
Q218=150 ;LUNGHEZZA 1º LATO
Q219=75 ;LUNGHEZZA 2º LATO
Q240=25 ;NUMERO TAGLI
Q206=150 ;AVANZ. INCREMENTO
Q207=500 ;AVANZAM. FRESATURA
Q209=200 ;AVANZ. TRASVERSALE
Q200=2 ;DISTANZA SICUREZZA
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
