276 8 Programmazione: cicli
8.3 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

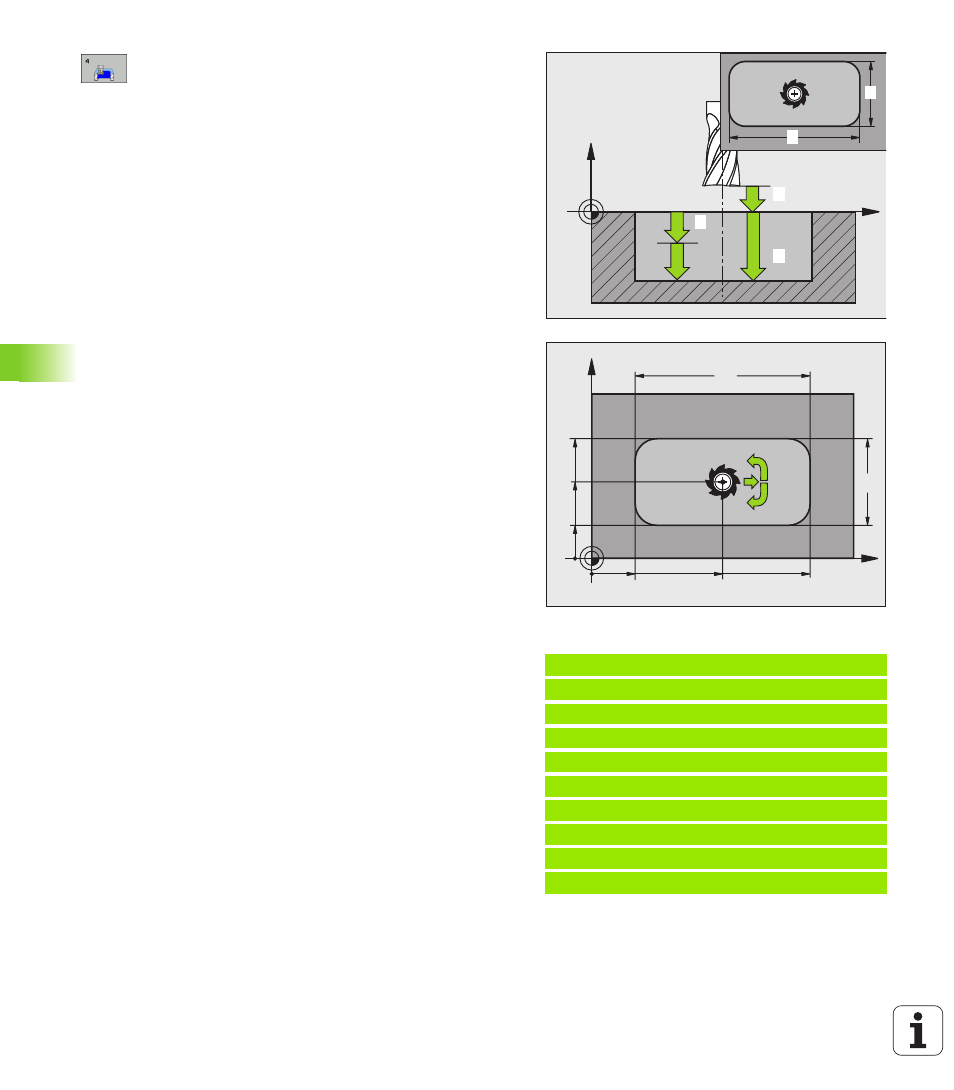

 DISTANZA DI SICUREZZA 1 (incrementale): distanza tra
la punta dell'utensile (pos. di partenza) e la superficie
del pezzo
 PROFONDITÀ 2 (incrementale): distanza tra la superficie
del pezzo e il fondo della tasca
 PROFONDITÀ DI ACCOSTAMENTO 3 (incrementale): quota
di accostamento dell’utensile. Il TNC si porta in un
unico passo fino alla profondità quando:
„ profondità di accostamento e profondità sono
uguali
„ la profondità di accostamento è maggiore della
profondità
 AVANZAMENTO IN PROFONDITÀ : velocità di spostamento
dell’utensile durante la penetrazione
 LUNGHEZZA 1º LATO 4 : lunghezza della tasca parallela
all’asse principale del piano di lavoro
 LUNGHEZZA 2º LATO 5 : larghezza della tasca
 AVANZAMENTO F: velocità di spostamento
dell'utensile nel piano di lavoro
 Rotazione in senso orario
DR +: fresatura concorde con M3
DR –: fresatura discorde con M3
 RAGGIO DI ARROTONDAMENTO : raggio degli angoli della
tasca.
Con RAGGIO = 0 il RAGGIO DI ARROTONDAMENTO
è uguale al raggio dell'utensile
Calcoli:
Accostamento laterale k = K x R
Esempio: blocchi NC
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 FRESATURA DI TASCHE
13 CYCL DEF 2.1 DIST 2
14 CYCL DEF 4.2 PROFOND -10
15 CYCL DEF 4.3 ACCOST 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RAGGIO 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
1
2
3
4
5
X
Y
DR+
40
80
55
35
15
100 60 20
DR–
K: Fattore di sovrapposizione, definito nel parametro macchina
PocketOverlap
R: Raggio della fresa
