HEIDENHAIN TNC 620 55
2.4 Impostazione dell'or
igine (senza sist
ema di tastat
ur
a 3D)

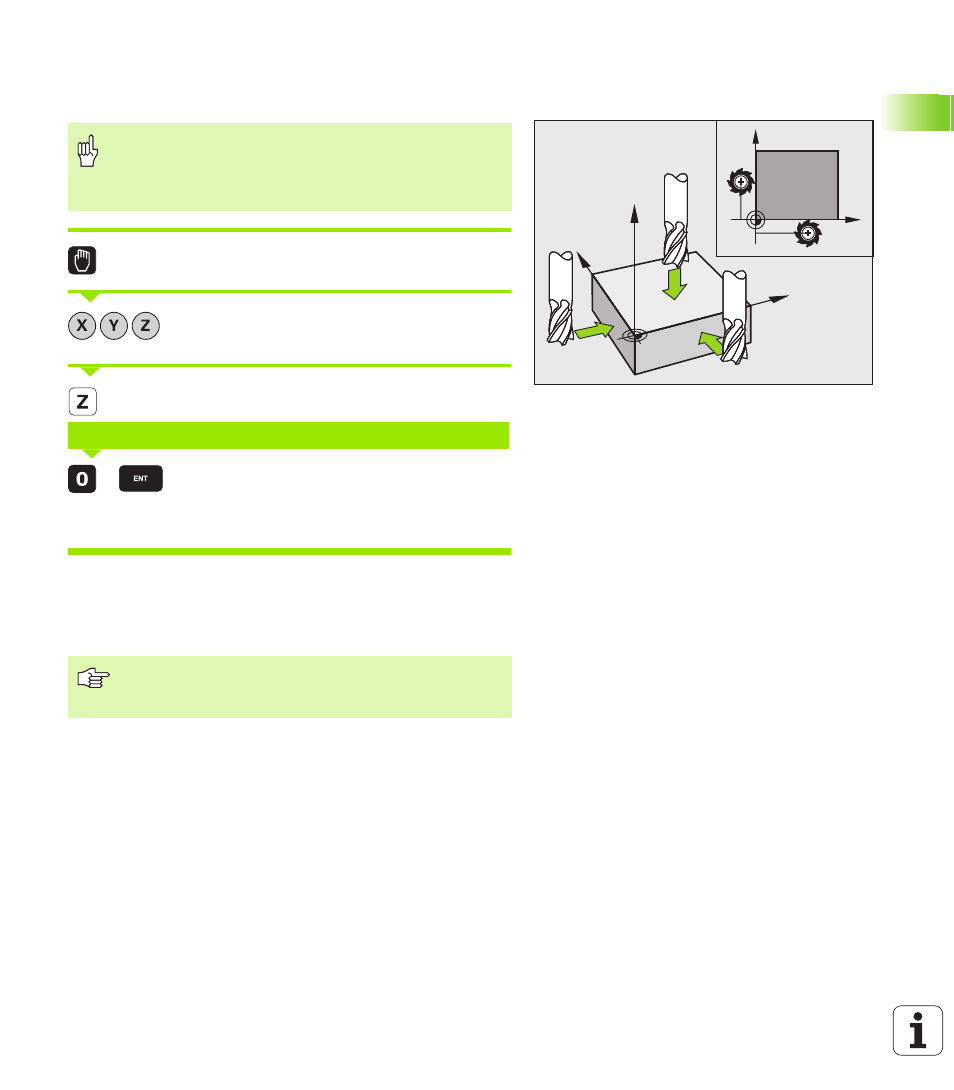

Definizione dell'origine con i tasti di
movimentazione assi
Selezionare il modo operativo Funzionamento manuale
Spostare l'utensile con precauzione fino a sfiorare il
pezzo
Selezionare l'asse
Utensile zero, asse del mandrino: impostare
l'indicazione su una posizione nota del pezzo (ad es.
0) o inserire lo spessore d del lamierino. Nel piano di
lavoro: tener conto del raggio dell'utensile
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell'asse di accostamento un utensile con lunghezza nota,
impostare l'indicazione dell'asse di accostamento sulla lunghezza L
dell'utensile o sulla somma Z=L+d.
Y
X
Z
X
Y
-R
-R
Misura precauzionale
Se non si deve sfiorare la superficie del pezzo, appoggiare
sul pezzo un lamierino di spessore noto d. Per l'origine
impostare un valore maggiore di d.
DEF. ZERO PEZZO Z=
Il TNC memorizza automaticamente l'origine impostata
tramite i tasti di movimentazione assi nella riga 0 della
tabella Preset.
