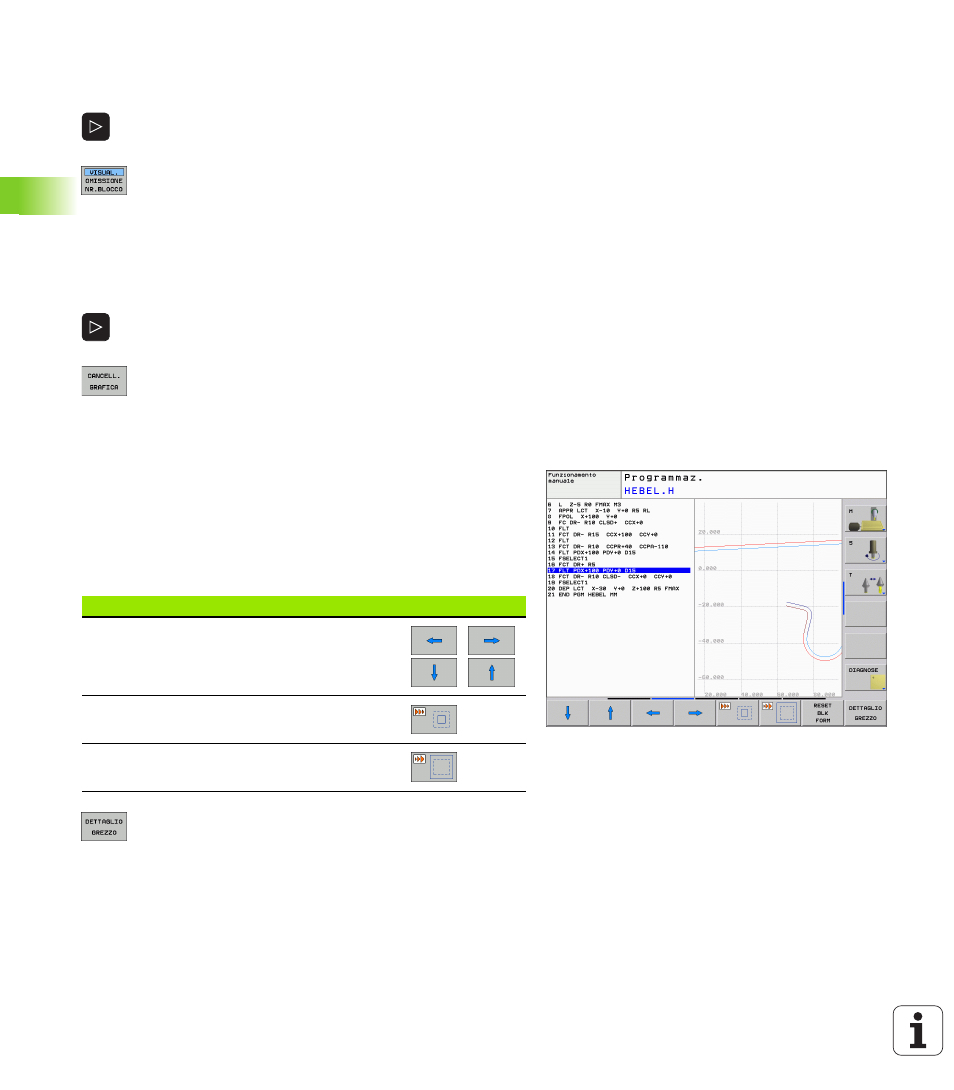

108 4 Programmazione: generalità, gestione file, ausili di programmazione
4.5 Gr
afica di pr
ogr
ammazione
Visualizzazione e mascheratura di numeri di
blocco
 Commutazione del livello softkey: vedere figura in alto
a destra
 Visualizzazione numeri di blocco: portare il softkey
MASCHERA VISUAL. N. BLOCCO su VISUALIZZA
 Maschera visualizzazione numeri di blocco: portare il
softkey MASCHERA VISUAL. N. BLOCCO su
MASCHERA
Cancellazione della grafica
 Commutazione del livello softkey: vedere figura in alto
a destra
 Cancellazione della grafica: premere il softkey
CANCELLARE GRAFICA
Ingrandimento/riduzione di un dettaglio
La rappresentazione per la grafica può essere definita individualmente.
Con una cornice si può selezionare il dettaglio da ingrandire o da
ridurre.
 Selezionare il livello softkey per "Ingrandimento/riduzione di un
dettaglio" (2º livello, vedere figura al centro a destra)
Sono disponibili le seguenti funzioni:
 Con il softkey DETTAGLIO GREZZO confermare il
campo selezionato
Con il softkey GREZZO COME BLK FORM si ripristina il dettaglio
originale.
Funzione Softkey
Visualizzazione e spostamento della cornice.
Per lo spostamento tenere premuto il relativo
softkey
Riduzione cornice: per la riduzione tenere
premuto il softkey
Ingrandimento cornice: per l'ingrandimento
tenere premuto il softkey
