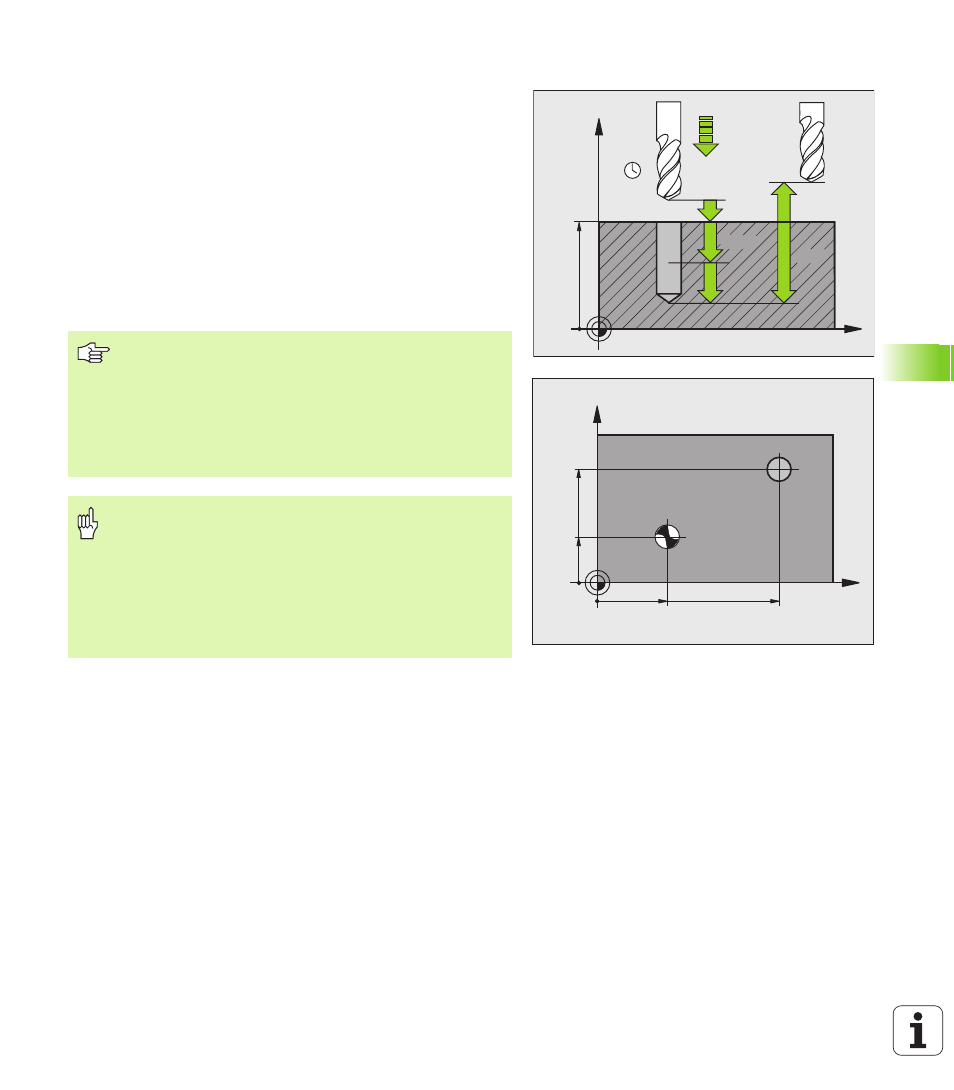

FORATURA (ciclo 200)
1 Il TNC posiziona l'utensile nell'asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L'utensile penetra con l'avanzamento F programmato fino alla
prima profondità di accostamento
3 Il TNC ritira l'utensile con FMAX alla distanza di sicurezza, dove
sosta, se programmato, riportandolo in seguito con FMAX alla
distanza di sicurezza sopra la prima profondità di accostamento
4 Successivamente l'utensile penetra con l'avanzamento F
programmato di un ulteriore profondità di accostamento
5 Il TNC ripete questa sequenza (da 2 a 4) fino a raggiungere la
PROFONDITÀ DI FORATURA programmata
6 Dal fondo del foro l'utensile ritorna in rapido FMAX alla distanza di
sicurezza o, se programmato, alla 2ª distanza di sicurezza
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
Da osservare prima della programmazione
Programmare un blocco di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l'utensile si sposta in rapido nell'asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
