308 8 Programmazione: cicli
8.5 Cicli SL

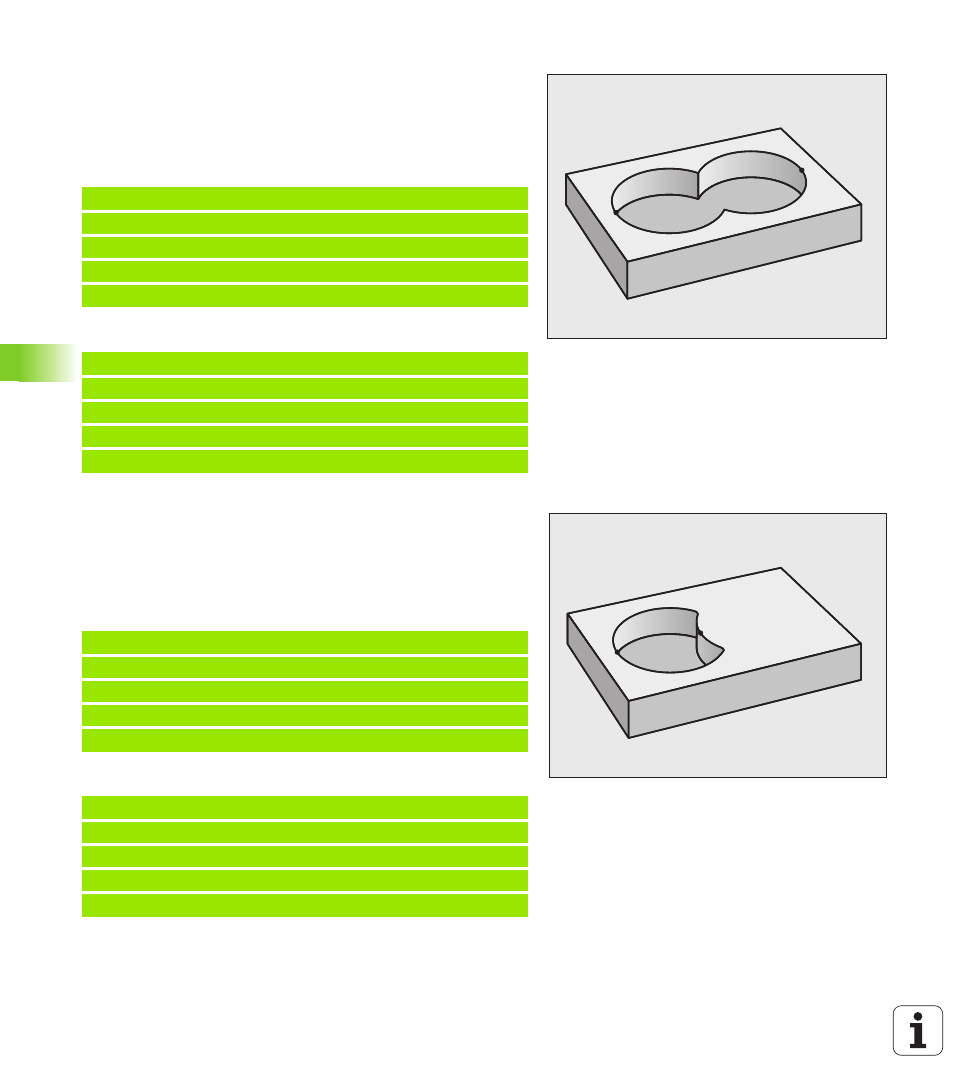

"Somma" delle superfici
È richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
„ Le superfici A e B devono essere tasche
„ La prima tasca (nel ciclo 14) deve iniziare al di fuori della seconda
Superficie A:
Superficie B:
"Differenza" delle superfici
È richiesta la lavorazione della superficie A senza la parte coperta da B:
„ La superficie A deve essere una tasca e B un'isola
„ A deve iniziare al di fuori di B
„ B deve iniziare all'interno di A
Superficie A:
Superficie B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
