HEIDENHAIN TNC 620 31
1
.2 Sc
her
m
o e pannello di comando
1.2 Schermo e pannello di
comando
Schermo

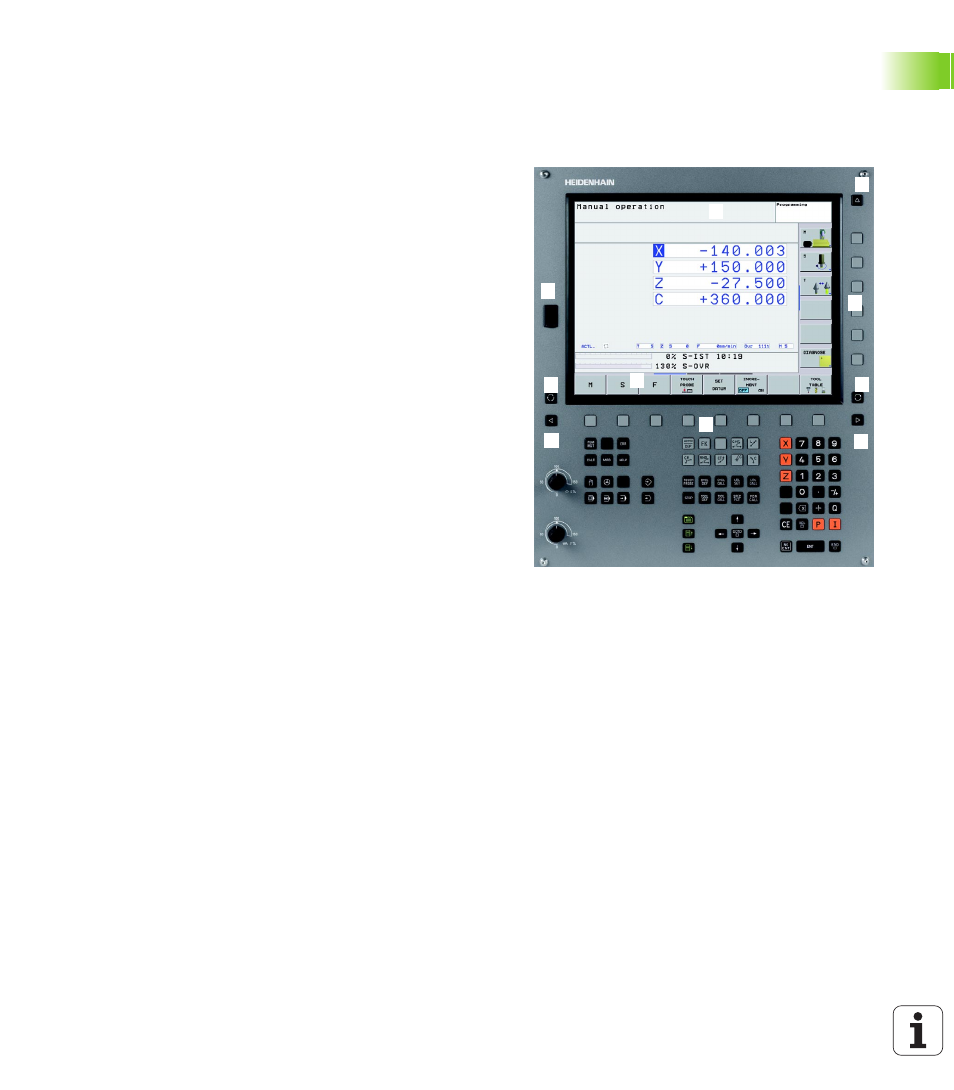

Il TNC viene fornito con uno schermo piatto TFT da 15 pollici (vedere
figura a destra in alto).
1 3
1 1
4 4
5 1 6
7
8
2
1 9
1 Riga di intestazione
All'accensione del TNC lo schermo visualizza nella riga di
intestazione i modi operativi selezionati: i modi operativi
"Macchina" a sinistra e i modi operativi "Programmazione" a
destra. Il modo operativo attivo compare nel campo più lungo
della riga di intestazione. Nello stesso campo vengono visualizzati
anche le domande di dialogo e i messaggi (eccezione: quando il
TNC visualizza solo la grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in una
riga softkey che si selezionano con i relativi tasti sottostanti. Delle
barrette strette direttamente sopra il livello softkey visualizzano il
numero delle barre softkey selezionabili con i tasti cursore neri
disposti alle relative estremità. Il livello softkey attivo è
evidenziato in chiaro.
3 Tasti di selezione softkey
4 Commutazione barre softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione per modalità operative "Programmazione"/
"Macchina"
7 Tasti di selezione per softkey del costruttore della macchina
8 Commutazione barre per softkey del costruttore della macchina
9 Porta USB
