HEIDENHAIN TNC 620 325
8.5 Cicli SL

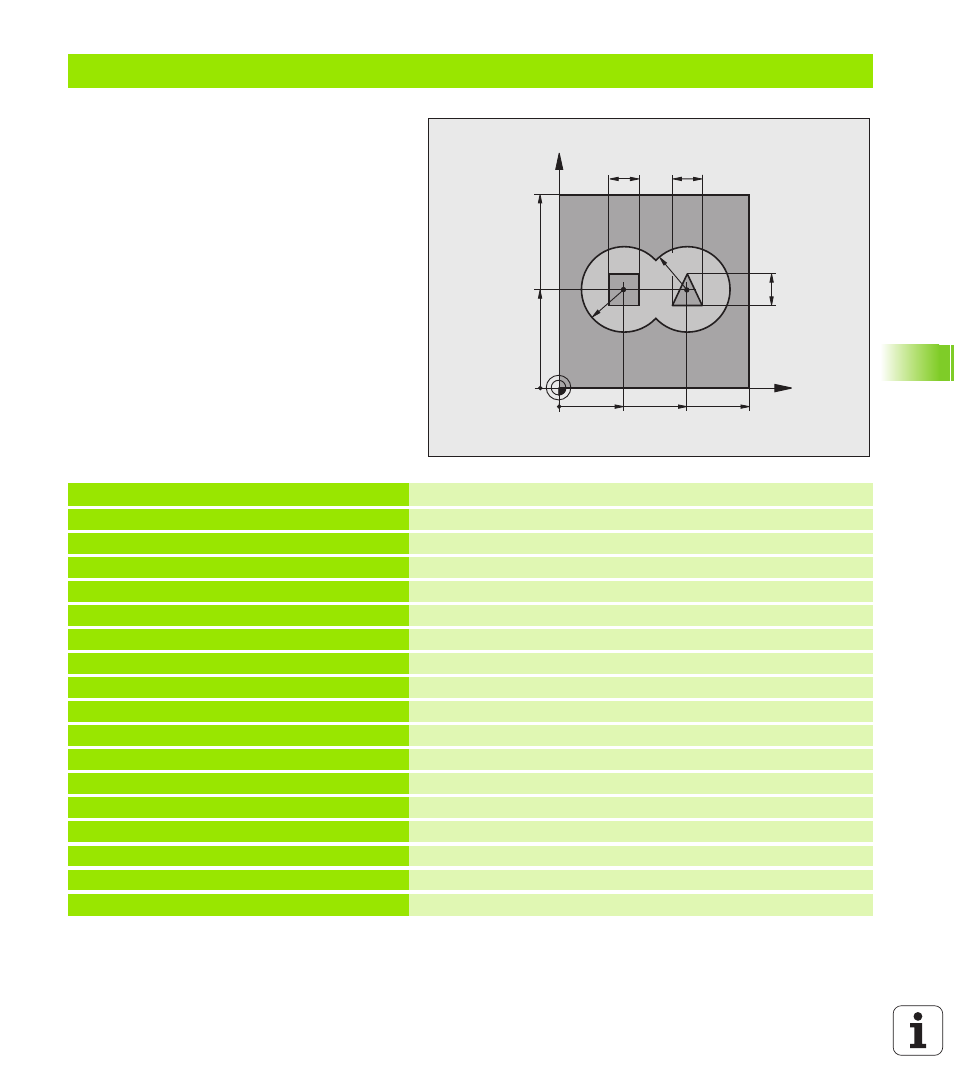

Esempio: preforatura, sgrossatura, finitura di profili sovrapposti
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 2 L+0 R+6 Definizione utensile di sgrossatura/finitura
4 TOOL CALL 1 Z S2500 Chiamata utensile punta
5 L Z+250 R0 FMAX Disimpegno utensile
6 CYCL DEF 14.0 PROFILO Definizione dei sottoprogrammi di profilo
7 CYCL DEF 14.1 LABEL PROFILO 1/2/3/4
8 CYCL DEF 20.0 DATI PROFILO Definizione dei parametri generali di lavorazione
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETT. UT.
Q3=+0.5 ;SOVRAM. LATERALE
Q4=+0.5 ;SOVRAM. PROFONDITÀ
Q5=+0 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0.1 ;RAGGIO ARROTOND.
Q9=-1 ;SENSO DI ROTAZIONE
X
Y
35
50
100
100
16
16
R25
65
16
R25
