180 6 Programmazione: programmazione profili
6.6 T
raiet
to
ri
e - Pr
ogr
a
mmazione liber
a dei pr
ofili FK (opzione sof
tw
a
re
)

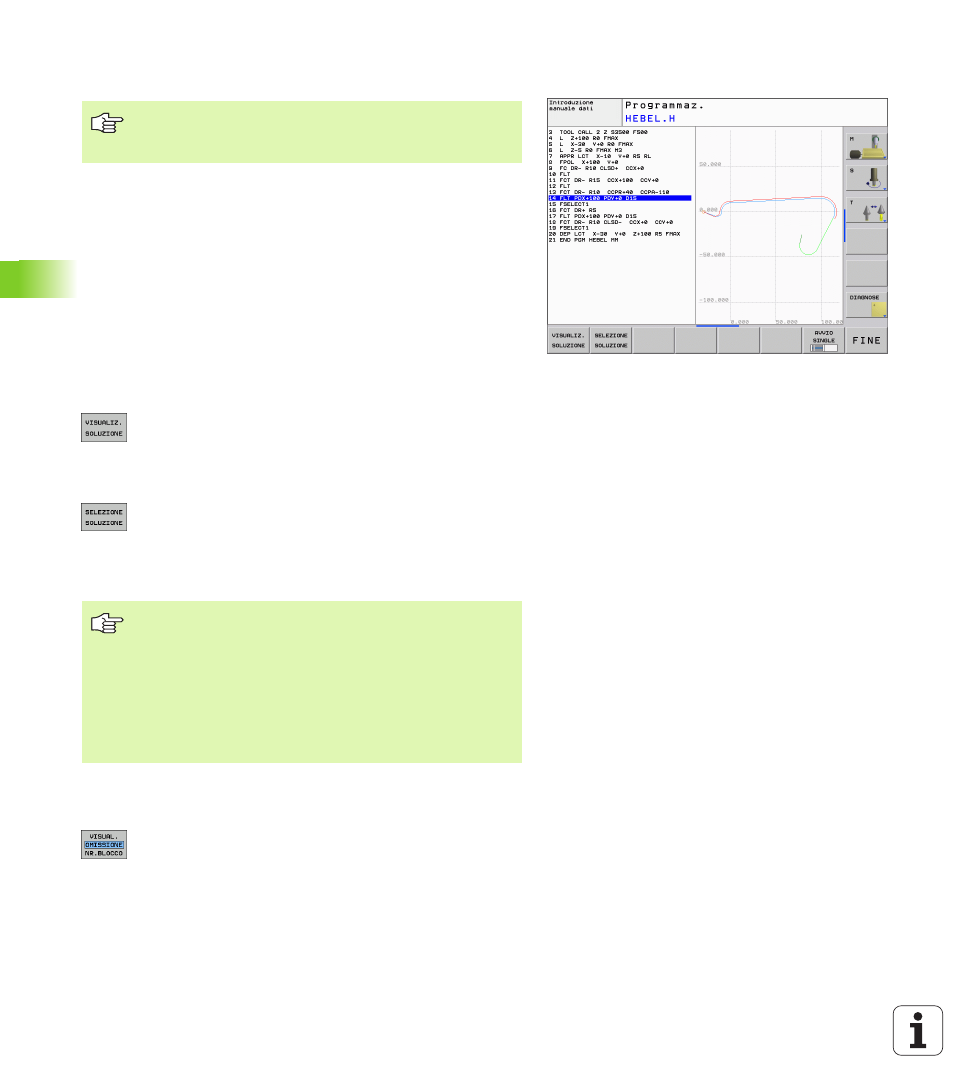

Grafica per la programmazione FK
Con dati di coordinata incompleti è spesso impossibile definire in
modo univoco il profilo di un pezzo. In questo caso il TNC visualizza con
la grafica FK le possibili soluzioni fra le quali l'operatore può scegliere
quella corretta. La grafica FK visualizza il profilo del pezzo in vari colori:
Quando i dati inseriti consentono più soluzioni, e quindi l'elemento di
profilo viene visualizzato in verde, occorre scegliere il profilo corretto
come segue:
 Premere il softkey VISUALIZZA SOLUZIONE tante
volte finché l'elemento di profilo viene visualizzato
correttamente. Utilizzare la funzione Zoom (2° livello
softkey), se le soluzioni possibili non sono distinguibili
nella rappresentazione standard
 L'elemento di profilo visualizzato corrisponde al
disegno: confermarlo con il softkey SELEZIONE
SOLUZIONE
Se un profilo visualizzato in verde non può ancora essere definito,
premere il softkey SELEZIONA FINE per continuare il dialogo FK.
Visualizzazione dei numeri di blocco nella finestra grafica
Per visualizzare i numeri di blocco nella finestra grafica:
 Portare il softkey VISUALIZZA NASCONDI N.
BLOCCO su VISUALIZZA
Per poter utilizzare la grafica per la programmazione FK,
selezionare la ripartizione dello schermo PGM + GRAFICA
(vedere "Programmazione" a pagina 35)
bianco L'elemento di profilo è completamente definito
verde I dati inseriti consentono più soluzioni; l'operatore
sceglie quella corretta
rosso I dati inseriti non sono sufficienti per il calcolo
dell'elemento di profilo; occorre inserire ulteriori dati
Gli elementi di profilo visualizzati in verde dovrebbero
essere confermati al più presto con SELEZIONE
SOLUZIONE, per ridurre il numero delle soluzioni per gli
elementi successivi.
Il costruttore della macchina può definire anche altri colori
per la grafica FK.
I blocchi NC di un programma chiamato con PGM CALL
vengono visualizzati dal TNC in un altro colore.
