288 8 Programmazione: cicli
8.3 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

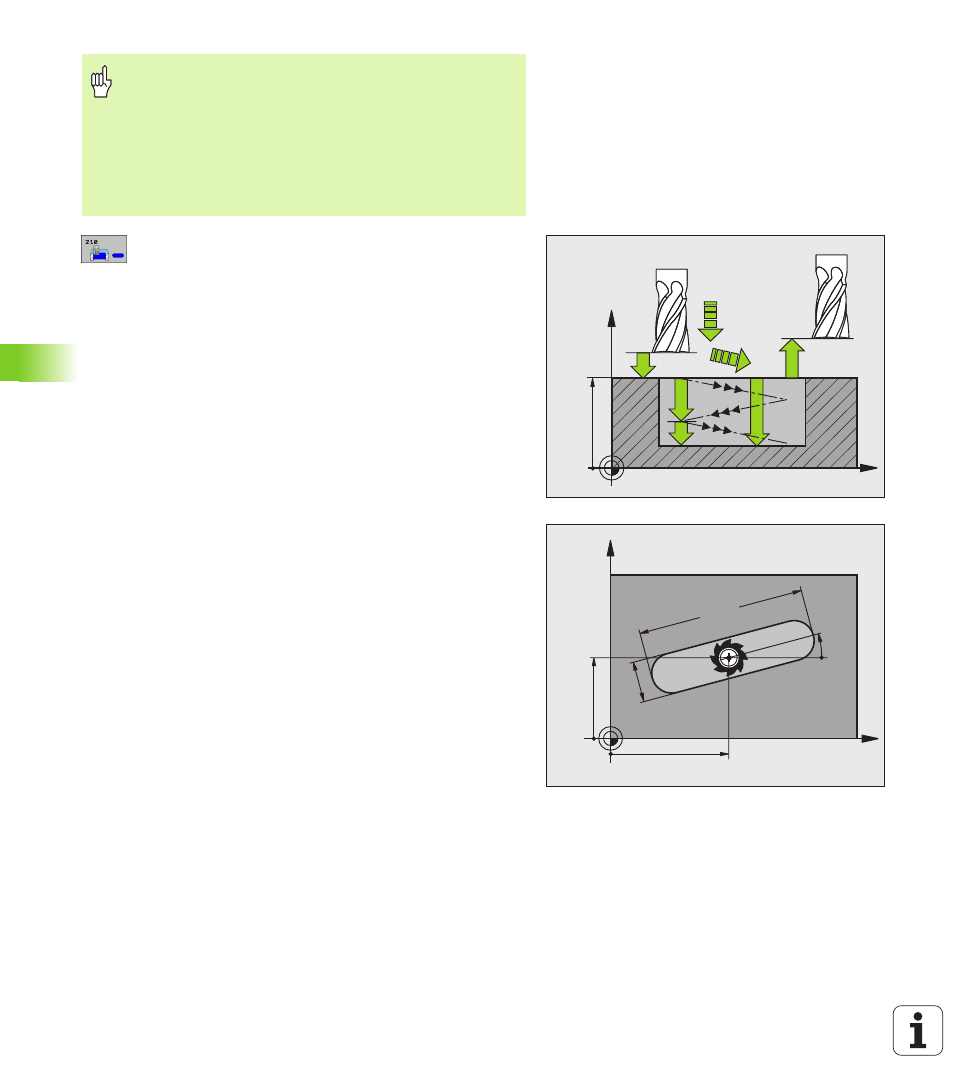

 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell'utensile e la superficie del pezzo
 PROFONDITÀ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
 PROFONDITÀ DI ACCOSTAMENTO Q202 (incrementale):
quota complessiva alla quale l’utensile nell'asse del
mandrino viene accostato con moto alternato
 TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del
tipo di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
 COORD. SUPERFICIE DEL PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata Z che esclude una collisione tra l’utensile e
il pezzo (il dispositivo di serraggio)
 CENTRO 1º ASSE Q216 (assoluto): centro della
scanalatura nell’asse principale nel piano di lavoro
 CENTRO 2° ASSE Q217 (assoluto): centro della
scanalatura nell’asse secondario del piano di lavoro
 LUNGHEZZA 1º LATO Q218 (valore parallelo all’asse
principale del piano di lavoro): inserire il lato più lungo
della scanalatura
 LUNGHEZZA 2º LATO Q219 (valore parallelo all’asse
secondario del piano di lavoro): inserire la larghezza
della scanalatura; se la larghezza della scanalatura è
uguale al diametro dell’utensile, il TNC esegue solo la
sgrossatura (fresatura di asole)
Attenzione, pericolo di collisione!
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l'utensile si sposta in rapido nell'asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q21
9
Q218
Q217
Q216
Q224
