8.7 Cicli per la con
v
ersione di coor
dinat
e
Spostamento dell'ORIGINE (ciclo 7)

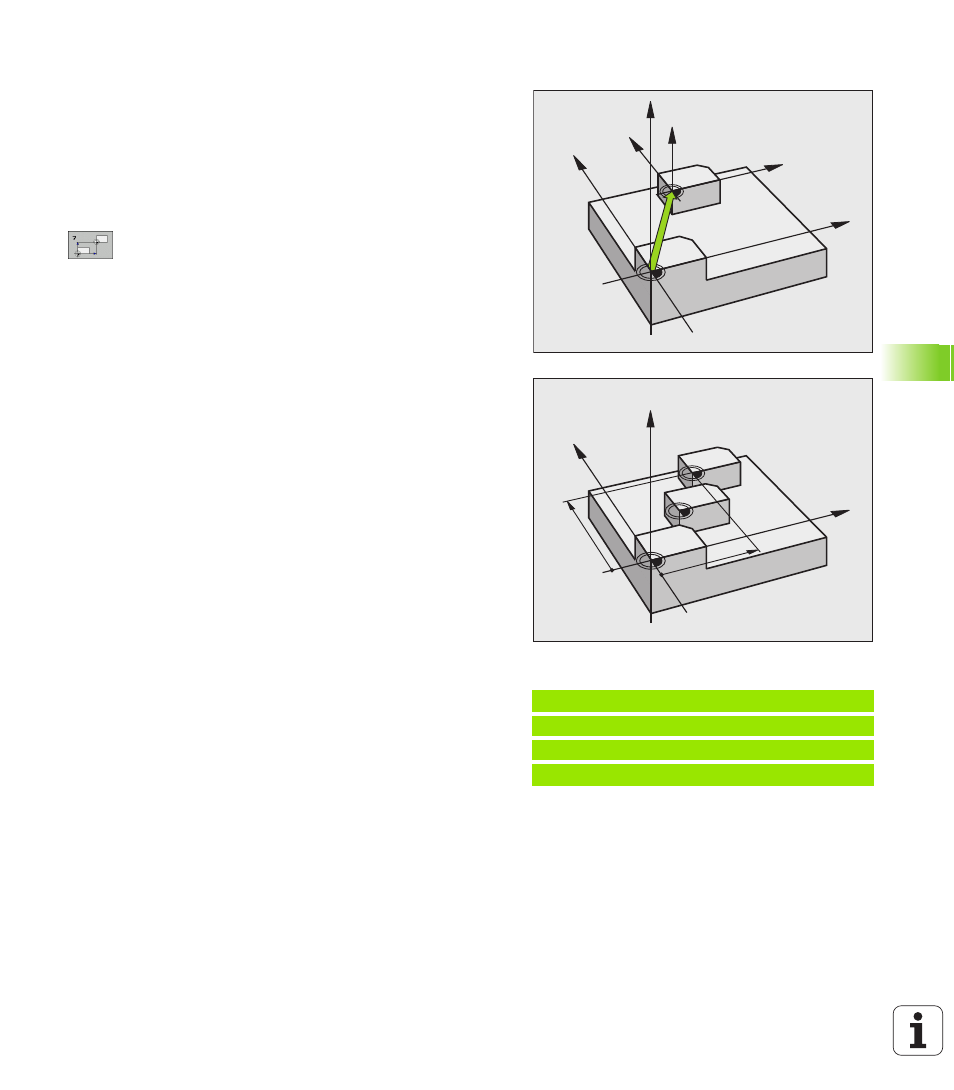

Con la TRASLAZIONE ORIGINE è possibile ripetere una lavorazione in
un punto qualsiasi del pezzo.
Attivazione
Dopo una definizione del ciclo SPOSTAMENTO DELL'ORIGINE, tutte
le quote di coordinate si riferiscono all'origine nuova. Lo spostamento
dei singoli assi viene visualizzato nell'indicazione di stato
supplementare. È anche consentito inserire assi rotativi.
 SPOSTAMENTO : inserire le coordinate della nuova
origine. Le quote assolute si riferiscono all'origine del
pezzo precedentemente definita nell'impostazione
della stessa. I valori incrementali si riferiscono
sempre all'ultima origine valida che può già essere
spostata
Annullamento
Un'istruzione di spostamento dell'origine con i valori di coordinate
X=0, Y=0 e Z=0 annulla lo spostamento dell'origine.
Esempio: blocchi NC
13 CYCL DEF 7.0 ORIGINE
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
Z
Z
X
X
Y
Y
Z
X
Y
X
Y
