HEIDENHAIN TNC 620 255
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

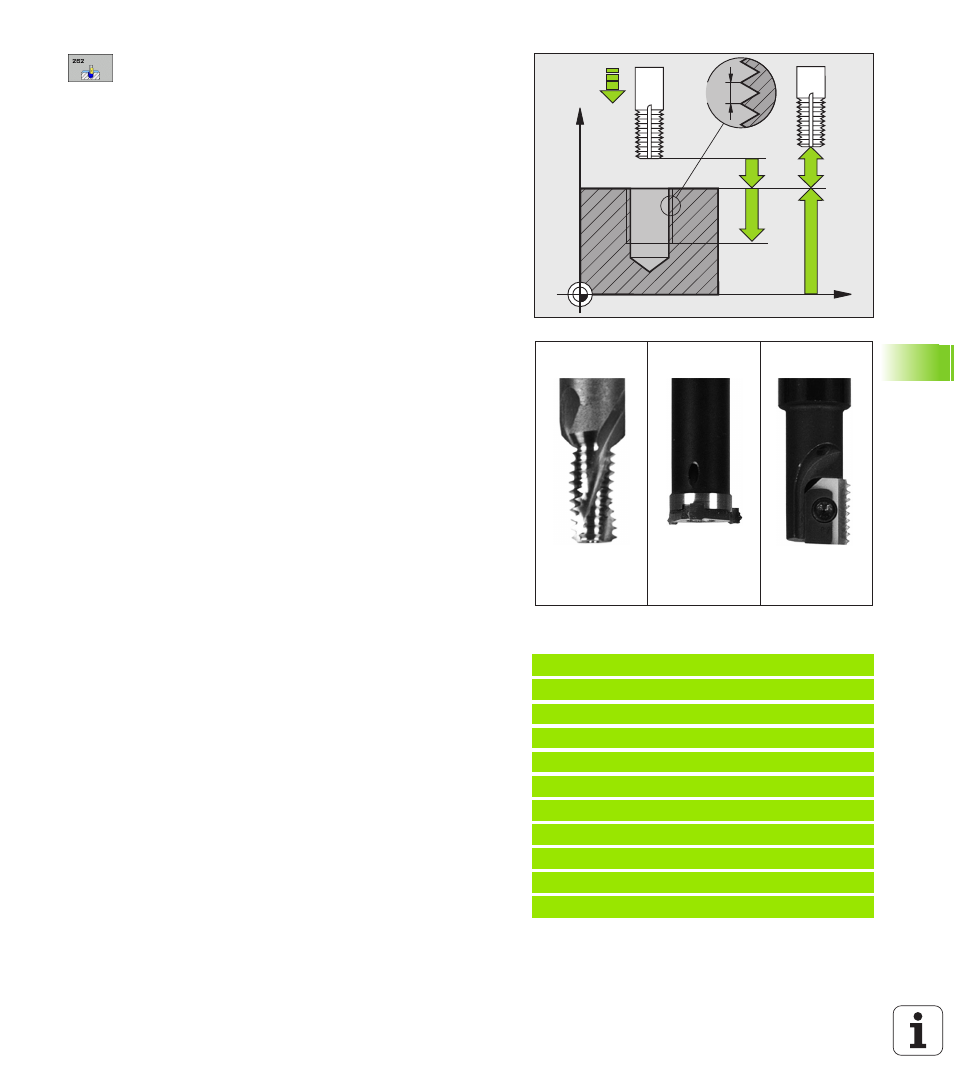

 DIAMETRO NOMINALE Q335: diametro della filettatura
 PASSO FILETTATURA Q239: passo della filettatura. Il
segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
 PROFONDITÀ DI MASCHIATURA Q201 (incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura
 RIPRESA Q355: numero dei filetti di cui viene spostato
l'utensile (vedere figura a destra in basso):
0 = linea elicoidale di 360° fino alla profondità di
filettatura
1 = traiettoria elicoidale continua su tutta la lunghezza
della filettatura
>1 = più traiettorie elicoidali con accostamento e
distacco, tra le quali il TNC sposta l'utensile di Q355
volte il passo
 AVANZ. AVVICINAMENTO Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
 modo di fresatura Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
della superficie del pezzo
 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
Esempio: blocchi NC
25 CYCL DEF 262 FRESATURA DI FILETTATURE
Q335=10 ;DIAMETRO NOMINALE
Q239=+1.5 ;PASSO
Q201=-20 ;PROFONDITÀ FILETTO
Q355=0 ;RIPRESA
Q253=750 ;AVANZ. AVVICINAMENTO
Q351=+1 ;MODO DI FRESATURA
Q200=2 ;DISTANZA SICUREZZA
Q203=+30 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q207=500 ;AVANZAM. FRESATURA
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
Q355 = 1 Q355 > 1 Q355 = 0
