316 8 Programmazione: cicli
8.5 Cicli SL

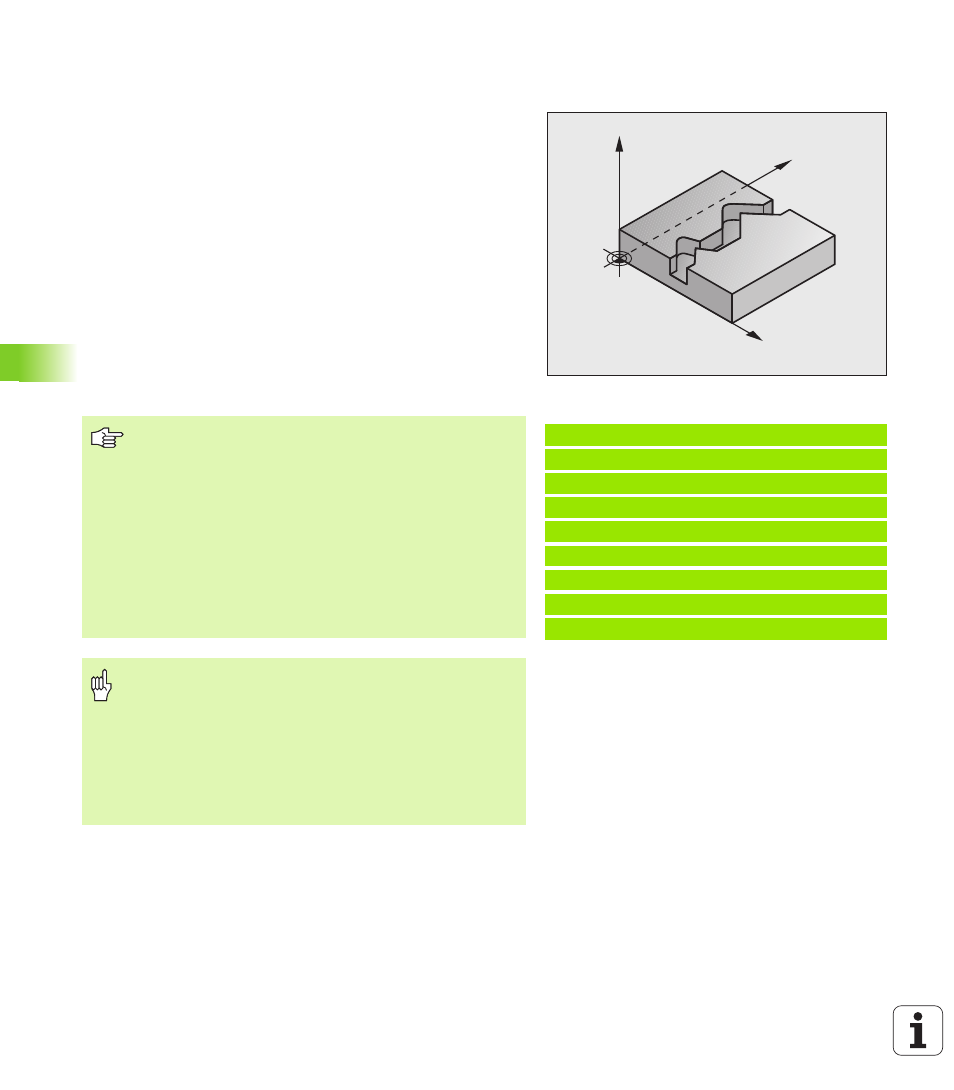

PROFILO SAGOMATO (ciclo 25, opzione
software Advanced programming features)
Con questo ciclo, assieme al ciclo 14 PROFILO, è possibile lavorare
profili "aperti", nei quali l'inizio e la fine del profilo non coincidono.
Il ciclo 25 PROFILO SAGOMATO offre, rispetto alla lavorazione di un
profilo aperto con blocchi di posizionamento, notevoli vantaggi:
„ Il TNC controlla nella lavorazione che non si verifichino segnature o
danneggiamenti del profilo. Possibilità di controllo del profilo con la
grafica di test
„ Se il raggio dell'utensile è troppo grande, occorre eventualmente
rifinire gli spigoli interni del profilo
„ La lavorazione può essere eseguita interamente con fresatura
concorde o discorde. Il tipo di fresatura rimane invariato perfino in
caso di lavorazione speculare del profilo
„ In caso di più accostamenti il TNC può spostare l'utensile in avanti e
indietro riducendo il tempo della lavorazione
„ Possibilità di definizione di quote di sovrametallo per poter sgrossare
e rifinire il profilo in più passate di lavorazione
Esempio: blocchi NC
62 CYCL DEF 25 PROFILO SAGOMATO
Q1=-20 ;PROF. FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q5=+0 ;COORD. SUPERFICIE
Q7=+50 ;ALTEZZA DI SICUREZZA
Q10=+5 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=350 ;AVANZAM. FRESATURA
Q15=-1 ;MODO DI FRESATURA
Y
X
Z
Prima della programmazione
Il segno del parametro ciclo "Profondità" determina la
direzione della lavorazione.
Il TNC considera solo il primo label del ciclo 14 PROFILO
La memoria per il ciclo è limitata. Si possono programmare
in un ciclo al massimo 1000 elementi di profilo.
Il ciclo 20 DATI DEL PROFILO non è necessario.
Le posizioni programmate direttamente dopo il ciclo 25 in
quote incrementali si riferiscono alla posizione
dell'utensile alla fine del ciclo
Attenzione, pericolo di collisione!
Per evitare possibili collisioni:
„ Subito dopo il ciclo 25 non programmare quote
incrementali, poiché le quote incrementali si riferiscono
alla posizione dell'utensile alla fine del ciclo.
„ Portarsi su una posizione definita (assoluta) in tutti gli
assi principali, poiché la posizione dell'utensile alla fine
del ciclo non coincide con la posizione all'inizio del ciclo.
