94
Grafica
e
visualizzazione
di stato
Grafica e visualizzazione di stato
Vedi „Grafica e visualizzazione di stato”
Definizione del pezzo nella finestra grafica
Il dialogo per il pezzo grezzo (BLK-FORM) viene visualizzato
automaticamente all'apertura di un nuovo programma.
Aprire un nuovo programma o premere in un programma aperto il
softkey BLK FORM
Asse del mandrino
Punto MIN e MAX
Qui di seguito viene riportato l'elenco di una serie di funzioni di
frequente uso.

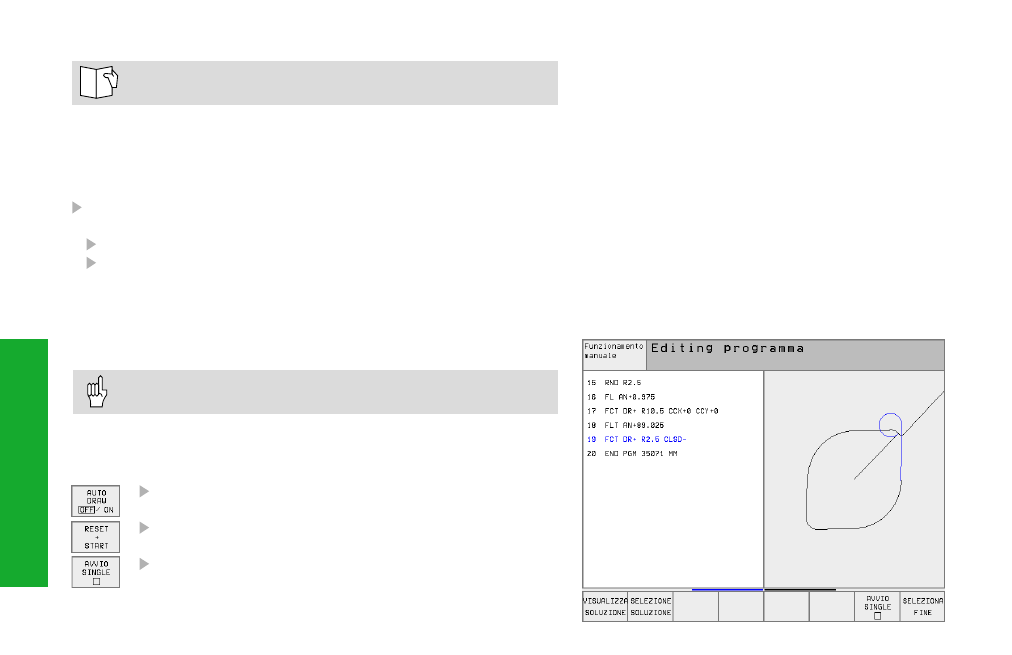

Grafica di programmazione
Selezionare la suddivisione schermo PGM+GRAFICA!
Durante l'introduzione del programma il TNC può rappresentare il
profilo programmato in una grafica bidimensionale:
disegno progressivo automatico
start manuale della rappresentazione grafica
start manuale della rappresentazione grafica blocco per
blocco
