51
Cicli
di
foratura
e
filettatura

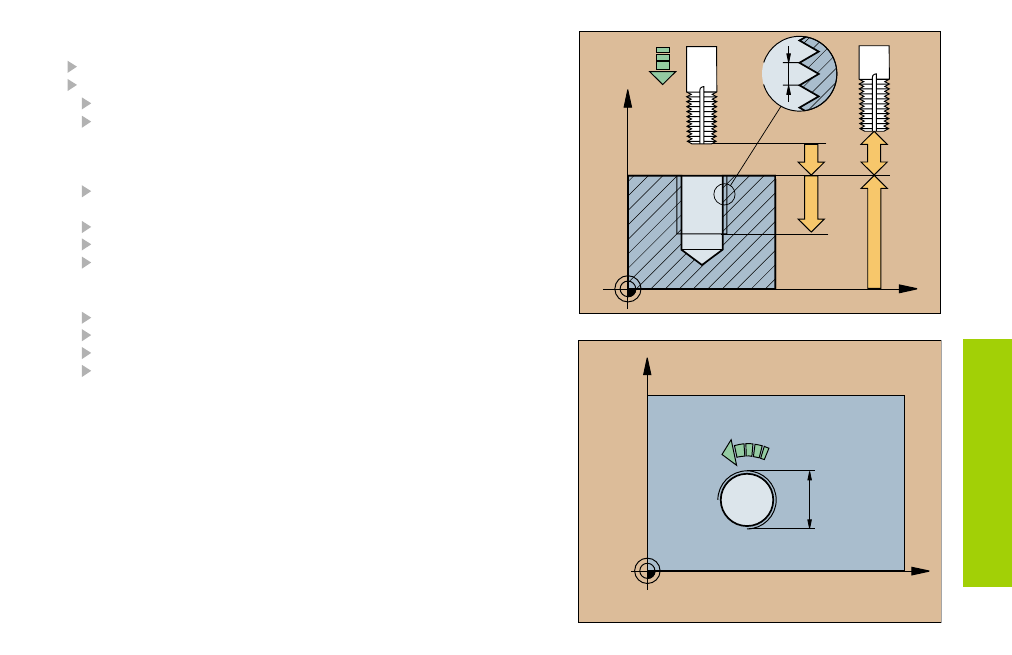

FRESATURA DI FILETTATURE (262)
Preposizionamento sul centro del foro mediante R0
CYCL DEF: selezionare il ciclo 262 FRESATURA DI FILETTATURE
Diametro nominale della filettatura: Q335
Verso della filettatura: Q239
Il simbolo definisce il verso della filettatura:
• Filettatura destrorsa: +
• Filettatura sinistrorsa: –
Profondità di filettatura = Distanza tra superficie pezzo ed
estremità della filettatura: Q201
Numero di passate prima della riaffilatura: Q355
Avanzamento preposizionamento: Q253
Tipo di fresatura: Q351
• Fresatura concorde: +1
• Fresatura discorde: –1
Distanza di sicurezza: Q200
Coord. superficie pezzo: Q203
Seconda distanza di sicurezza: Q204
Avanzamento fresatura: Q207
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
X
Y
Q207
Q335
