39
Cicli
di
foratura
e
filettatura
Cicli di foratura e filettatura

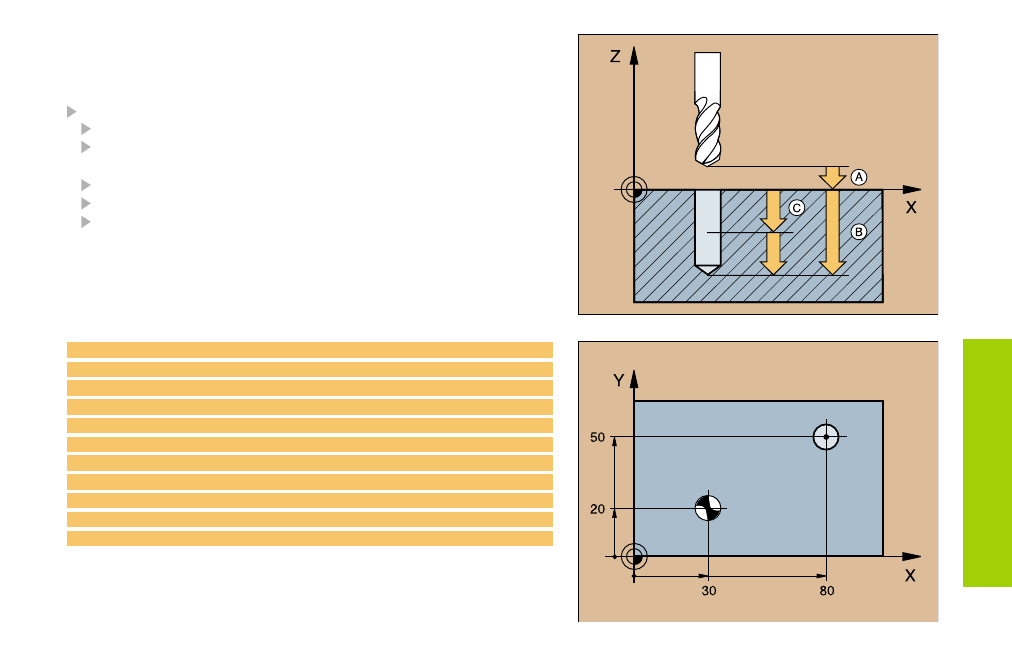

FORATURA PROFONDA (1)
CYCL DEF: selezionare il ciclo 1 FORATURA PROFONDA
Distanza di sicurezza : A
Profondita' di foratura: distanza superficie pezzo – fondo
del foro
: B
Profondita' di accostamento : C
Tempo di sosta in secondi
Avanzamento F
Con profondita' di foratura maggiore o uguale profondita' di accosta-
mento l'utensile si porta in un unico passo di lavorazione fino alla
profondita' di foratura.
6 CYCL DEF 1.0 FORATURA PROFONDA
7 CYCL DEF 1.1 DIST. 2
8 CYCL DEF 1.2 PROF. -15
9 CYCL DEF 1.3 INCR. 7.5
10 CYCL DEF 1.4 SOSTA 1
11 CYCL DEF 1.5 F80
12 L Z+100 R0 FMAX M6
13 L X+30 Y+20 FMAX M3
14 L Z+2 FMAX M99
15 L X+80 Y+50 FMAX M99
16 L Z+100 FMAX M2
