54
Cicli
di
foratura
e
filettatura

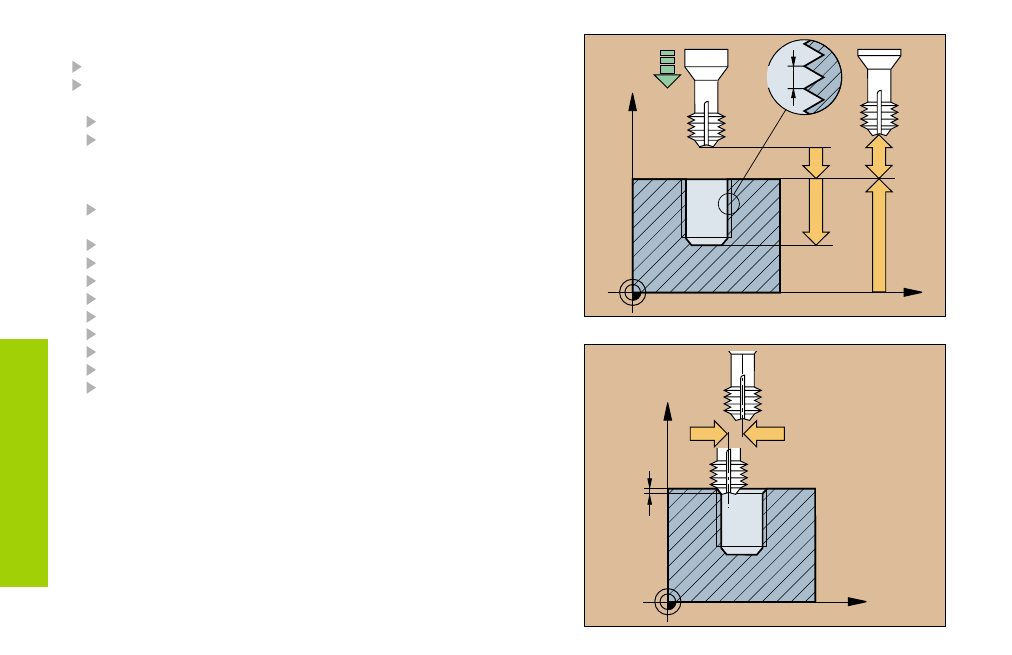

FRESATURA DI FILETTATURE ELICOIDALI (265)
Preposizionamento sul centro del foro mediante R0
CYCL DEF: selezionare il ciclo 265 FRESATURA DI FILETTATURE
ELICOIDALI
Diametro nominale della filettatura: Q335
Verso della filettatura: Q239
Il simbolo definisce il verso della filettatura:
• Filettatura destrorsa: +
• Filettatura sinistrorsa: –
Profondità di filettatura = Distanza tra superficie pezzo ed
estremità della filettatura: Q201
Avanzamento preposizionamento: Q253
Profondità frontale del tuffo: Q358
Scentratura frontale del tuffo: Q359
Tuffo: Q360
Distanza di sicurezza: Q200
Coord. superficie pezzo: Q203
Seconda distanza di sicurezza: Q204
Avanzamento in profondità: Q254
Avanzamento fresatura: Q207
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
