Cicli
SL
DATI DEL PROFILO (20)

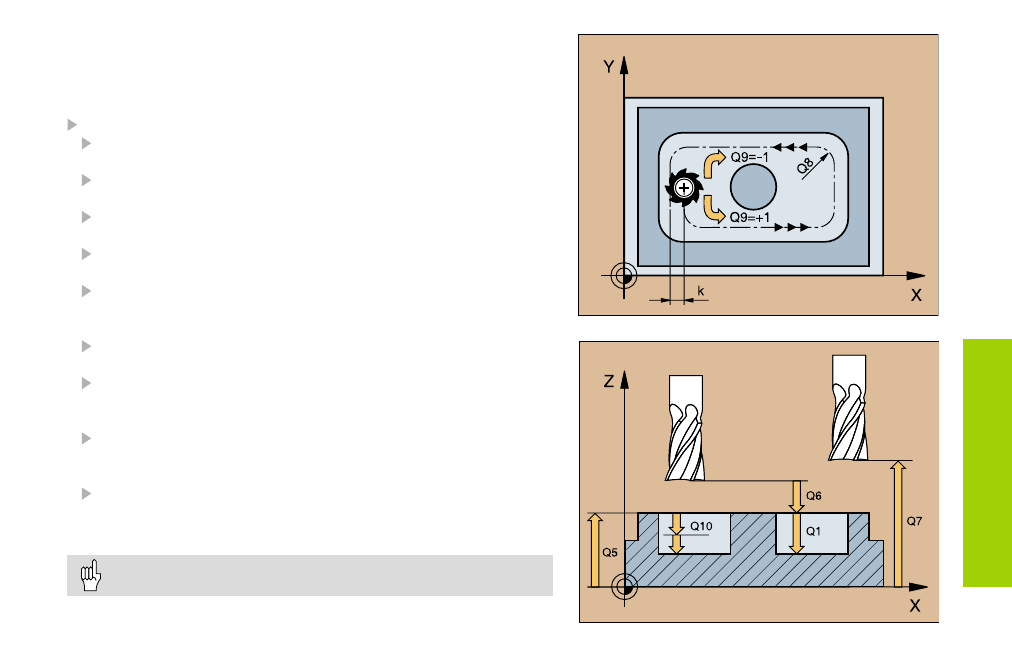

Nel ciclo 20 DATI DEL PROFILO si definiscono le informazioni di
lavorazione per i cicli da 21 a 24.
CYCL DEF: selezionare il ciclo 20 DATI DEL PROFILO
Profondità di fresatura Q1:
Distanza superficie pezzo - base della tasca; incrementale
Sovrapposizione di traiettoria fattore Q2:
Q2 x raggio utensile = accostamento laterale k
Quota di finitura laterale Q3:
Quota di finitura delle pareti della tasca/isola
Quota di finitura in profondita' Q4:
Quota di rifinitura per base della tasca
Coordinata superficie del pezzo Q5:
Coordinata della superficie del pezzo, riferita all'origine dello
stesso; valore assoluto
Distanza di sicurezza Q6:
Distanza utensile – superficie del pezzo; valore incrementale
Altezza di sicurezza Q7:
Altezza che esclude qualsiasi possibilità di collisione con il pezzo;
valore assoluto
Raggio di arrotondamento interno Q8:
Raggio di arrotondamento della traiettoria centrale dell'utensile
negli angoli interni
Senso di rotazione? Senso orario = –1 Q9:
• In senso orario
Q9 = –1
• In senso antiorario Q9 = +1
Il ciclo 20 DATI DEL PROFILO è attivo immediatamente dopo
la definizione!
