56
Tasche,
isole
e
scanalature
12 CYCL DEF 4.0 TASCA RETTANGOLARE
13 CYCL DEF 4.1 DIST. 2
14 CYCL DEF 4.2 PROF. -10
15 CYCL DEF 4.3 INCR. 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RAGGIO 10
19 L Z+100 R0 FMAX M6
20 L X+60 Y+35 FMAX M3
21 L Z+2 FMAX M99
Tasche, isole e scanalature

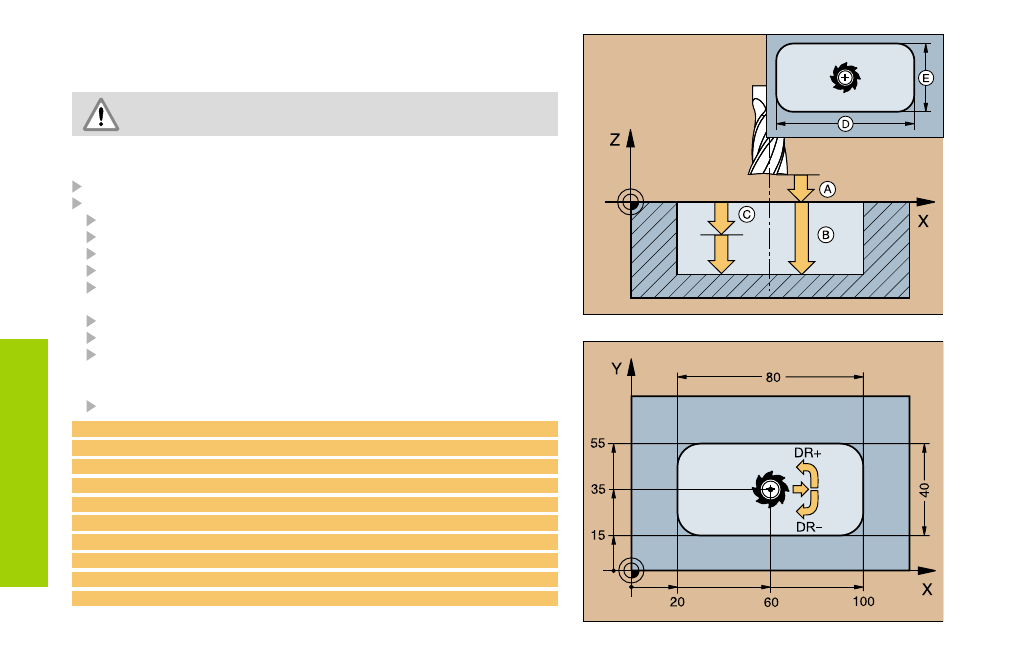

FRESATURA DI TASCHE (4)
Il ciclo richiede una fresa con tagliente frontale a taglio
centrale (DIN 844) o la preforatura nel centro della tasca!
La fresa inizia in direzione positiva dell'asse del lato maggiore e nelle
tasche quadrate in direzione Y positiva.
Posizionare sul centro della tasca con correttore raggio
R0
CYCL DEF: selezionare il ciclo 4 TASCA RETTANGOLARE
Distanza di sicurezza:
A
Profondità di fresatura: profondità della tasca:
B
Profondità di accostamento:
C
Avanzamento in profondità
1. lunghezza laterale: lunghezza della tasca
parallela al primo asse principale del piano di lavorazione:
D
2. lunghezza laterale: larghezza tasca, segno sempre positivo:
E
Avanzamento
Rotatione in senso orario: DR–
Fresatura concorde con M3: DR+
Fresatura discorde con M3: DR–
Raggio di arrotondamento: raggio per gli angoli della tasca
