12
Generalità

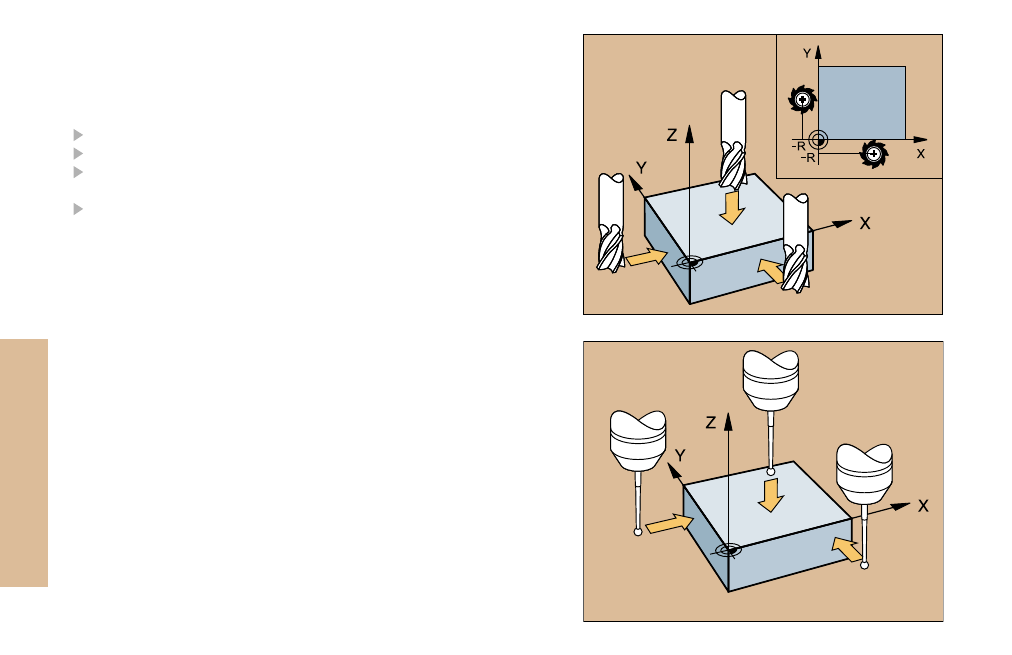

Determinazione del punto di riferimento senza
sistema di tastatura 3D
Nella determinazione del punto di riferimento l'indicazione del TNC
viene impostata sulle coordinate di una posizione del pezzo nota:
Montare un utensile zero a raggio noto
Selezionare il modo operativo manuale o volantino elettronico
Sfiorare la superficie di riferimento nell'asse utensile e introdurre la
lunghezza dell'utensile
Sfiorare le superfici di riferimento nel piano di lavoro e introdurre la
posizione del centro dell'utensile
Allestimento e misura con sistemi di tastatura 3D
Utilizzando un sistema di tastatura tridimensionale HEIDENHAIN è
possibile allestire la macchina in modo particolarmente rapido, semplice
e preciso.
Oltre a funzioni di tastatura per l'allestimento della macchina nelle
modalità di funzionamento manuale e con volantino elettronico, sono
disponibili nelle modalità di funzionamento da programma, numerosi cicli
di misura (vedere anche il manuale d'uso Cicli di tastatura):
• Cicli di misura per la determinazione e la compensazione del
disallineamento del pezzo
• Cicli di misura per la definizione automatica del punto di riferimento
• Cicli di misura per la misura automatica del pezzo con confronto
delle tolleranze e correzione automatica dell'utensile
