47
Cicli
di
foratura
e
filettatura

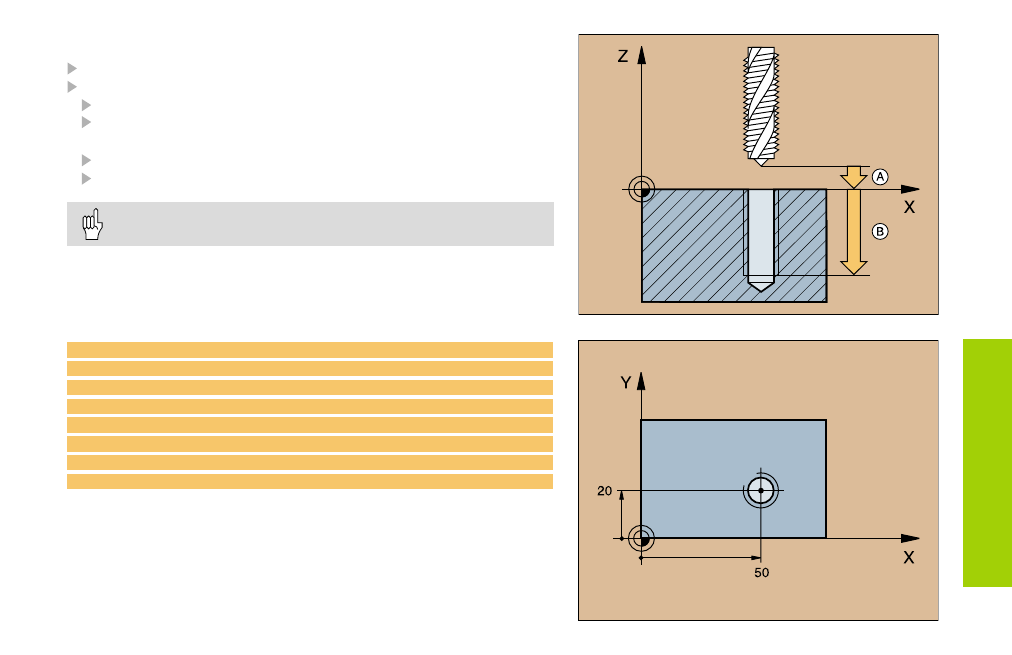

MASCHIATURA (2) con compensatore utensile
Montare il compensatore della lunghezza
CYCL DEF: selezionare il ciclo 2 MASCHIATURA
Distanza di sicurezza:
A
Profondita' di foratura: lunghezza filettatura = distanza tra
la superficie del pezzo e l'estremità della filettatura:
B
Tempo di sosta in secondi, valore tra 0 e 0,5 secondi
Avanzamento F = numero giri mandrino S x passo filettatura P
Per le filettature destrorse il mandrino deve essere attivato
con M3, per quelle sinistrorse con M4!
25 CYCL DEF 2.0 MASCHIATURA
26 CYCL DEF 2.1 DIST. 3
27 CYCL DEF 2.2 PROF. -20
28 CYCL DEF 2.3 SOSTA 0.4
29 CYCL DEF 2.4 F100
30 L Z+100 R0 FMAX M6
31 L X+50 Y+20 FMAX M3
32 L Z+3 FMAX M99
