72
Cicli
SL

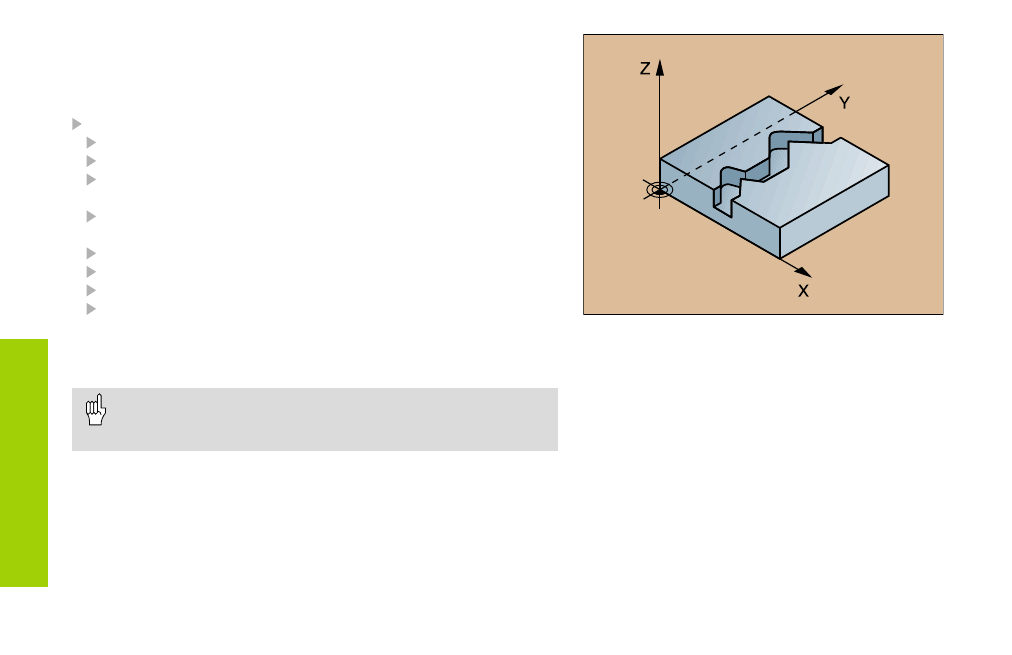

PROFILO (25)
Con questo ciclo vengono impostati i dati per la lavorazione di un
contorno aperto che sono definiti in un sottoprogramma di contorno.
CYCL DEF: selezionare il ciclo 25 PROFILO
Profondità di fresatura Q1; valore incrementale
Quota di finitura laterale Q3: quota di finitura nel piano di lavoro
Coordinata superficie del pezzo Q5: coordinata della superficie del
pezzo; valore assoluto
Altezza di sicurezza Q7: altezza che esclude qualsiasi
possibilità di collisione tra utensile e pezzo; valore assoluto
Profondità di accostamento Q10; valore incrementale
Avanzamento in profondità Q11
Avanzamento di fresatura Q12
Tipo di fresatura? Discorde = –1 Q15
• Fresatura concorde:
Q15 = +1
• Fresatura discorde: Q15 = –1
• Alternante, con più accostamenti: Q15 = 0
• Il ciclo 14 CONTORNITURA può contenere un solo numero
di label!
• Il sottoprogramma può contenere fino max. 128 segmenti!
