HEIDENHAIN TNC 426 (280 476) Pilot Manuale d'uso
Pagina 54
55
Cicli
di
foratura
e
filettatura

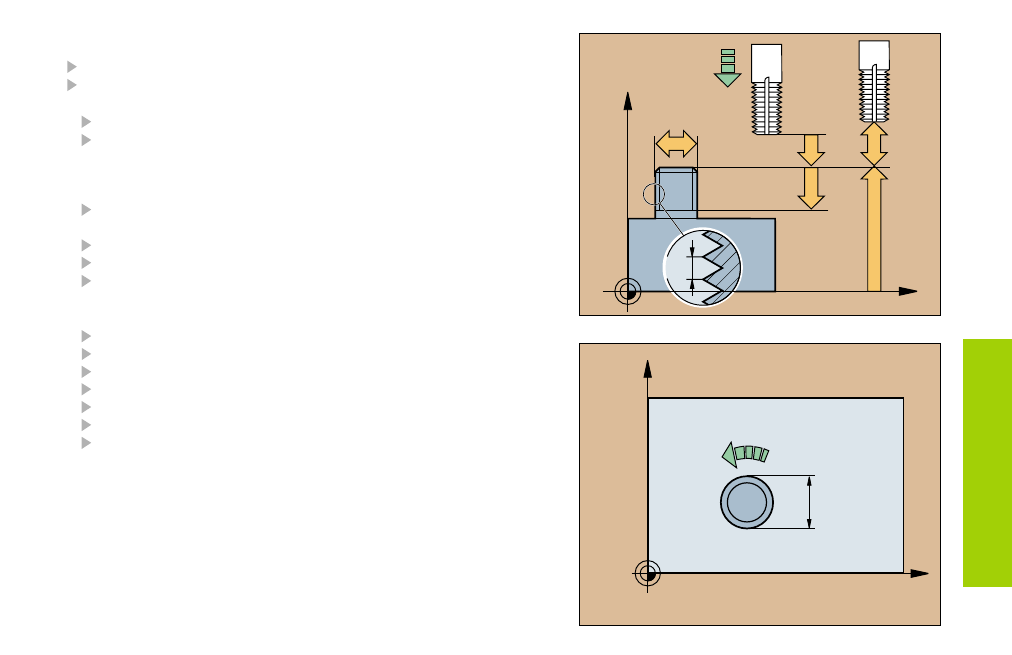

FRESATURA DI FILETTATURE ESTERNE (267)
Preposizionamento sul centro del foro mediante R0
CYCL DEF: selezionare il ciclo 267 FRESATURA DI FILETTATURE
ESTERNE
Diametro nominale della filettatura: Q335
Verso della filettatura: Q239
Il simbolo definisce il verso della filettatura:
Filettatura destrorsa: +
Filettatura sinistrorsa:
Profondità di filettatura = Distanza tra superficie pezzo ed
estremità della filettatura: Q201
Numero di passate prima della riaffilatura: Q355
Avanzamento preposizionamento: Q253
Tipo di fresatura: Q351
Fresatura concorde: +1
Fresatura discorde: 1
Distanza di sicurezza: Q200
Profondità frontale del tuffo: Q358
Scentratura frontale del tuffo: Q359
Coord. superficie pezzo: Q203
Seconda distanza di sicurezza: Q204
Avanzamento in profondità: Q254
Avanzamento fresatura: Q207
X
Z
Q203
Q253
Q201
Q204
Q200
Q239
Q335
X
Y
Q207
Q335
