23
Funzioni
di
traiettoria

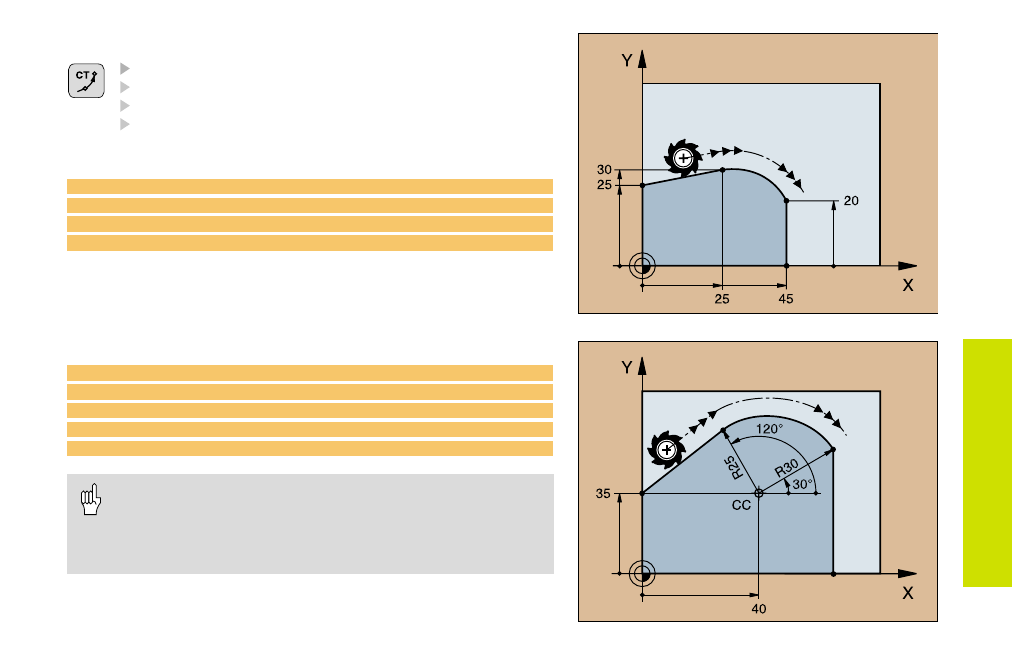

Traiettoria circolare CT con raccordo tangenziale
Coordinate del punto finale dell'arco di cerchio
Correzione del raggio RR/RL/R0
Avanzamento F
Funzione supplementare M
Con coordinate ortogonali:
Con coordinate polari:
5 L X+0 Y+25 RL F250 M3
6 L X+25 Y+30
7 CT X+45 Y+20
8 L Y+0
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
• Definire il polo CC prima di programmare le coordinate
polari!
• Programmare il polo CC solo con coordinate ortogonali!
• Il polo CC rimane attivo fino alla definizione di un nuovo
polo CC!
