49
Cicli
di
foratura
e
filettatura

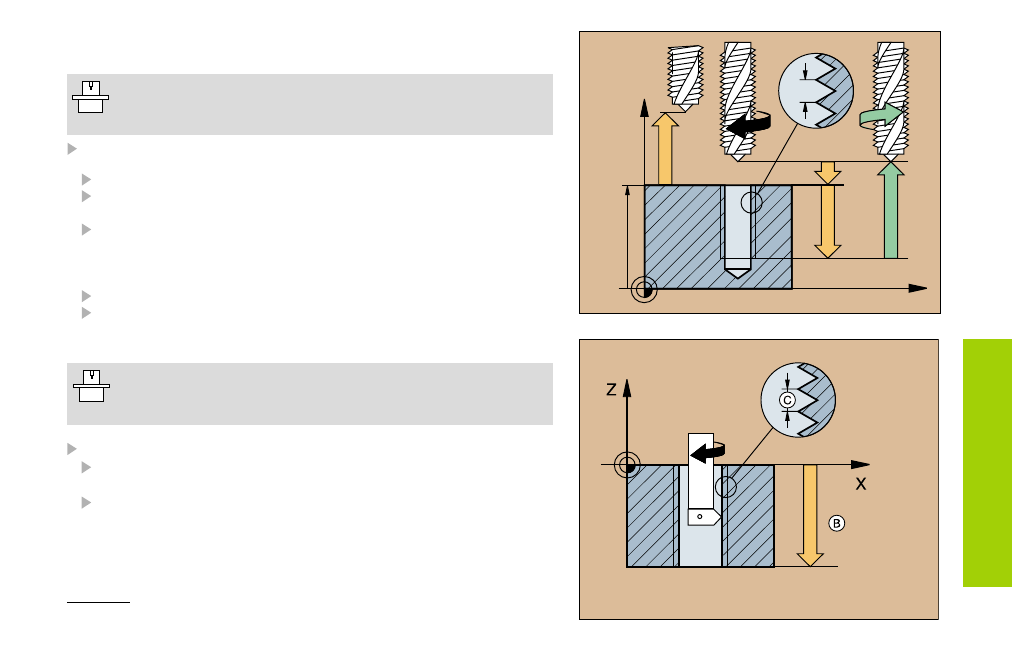

MASCHIATURA RIGIDA NUOVA (207) senza
compensatore
• Macchina e TNC debbono essere predisposti dal costruttore della
macchina per la maschiatura rigida senza compensatore utensile!
• La lavorazione viene eseguita con mandrino controllato!
CYCL DEF: Selezionare il ciclo 207 FILETTATURA RIGIDA NUOVA
senza compensatore
Distanza di sicurezza: Q200
Profondità di foratura: Lunghezza della filettatura = Distanza tra
superficie pezzo ed estremità della filettatura: Q201
Verso della filettatura: Q239
Il simbolo definisce il verso della filettatura:
• Filettatura destrorsa: +
• Filettatura sinistrorsa: –
Coord. superficie pezzo: Q203
Seconda distanza di sicurezza: Q204
* MS = Mandrino Sincronizzato
FILETTATURA (18)
• La macchina e il TNC devono essere predisposti dal costrut-
tore per la FILETTATURA senza compensatore utensile!
• La lavorazione viene eseguita con mandrino sincronizzato!
CYCL DEF: selezionare il ciclo 18 FILETTATURA
Profonditá: lunghezza della filettatura = distanza tra la
superficie del pezzo e l'estremità della filettatura:
B
Passo della filettatura:
C
Il segno definisce le filettature destrorse e sinistrorse:
• Filettatura destrorsa: +
• Filettatura sinistrorsa: –
Z
X
Q203
Q204
Q200
Q201
Q239
