Cicli
SL
SUPERFICIE CILINDRICA (27)
Il ciclo richiede una fresa con tagliente frontale a taglio
centrale (DIN 844)!

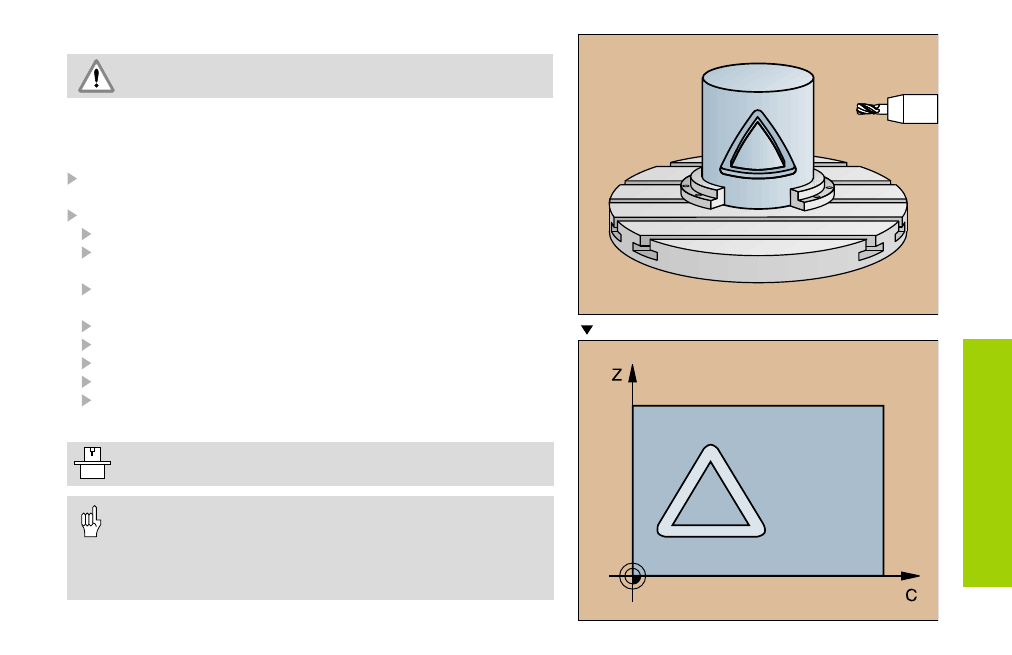

Con il ciclo 27 SUPERFICIE CILINDRICA è possibile trasferire su una
superficie cilindrica un profilo, precedentemente definito sullo sviluppo.
Definire il profilo in un sottoprogramma ed impostarlo tramite il ciclo
14 CONTORNO
CYCL DEF: selezionare il ciclo 27 SUPERFICIE CILINDRICA
Profondità di fresatura Q1
Quota di rifinitura laterale Q3: introdurre la quota di finitura
(Q3>0 o Q3<0)
Distanza di sicurezza Q6: distanza tra l'utensile e la superficie del
pezzo
Profondità di accostamento Q10
Avanzamento in profondità Q11
Avanzamento di fresatura Q12
Raggio del cilindro Q16: raggio del cilindro
Tipo di quotazione? Gradi = 0 mm/pollici = 1 Q17;
coordinate nel sottoprogramma in gradi o mm
• La macchina e il TNC devono essere predisposti dal
costruttore per il ciclo SUPERFICIE CILINDRICA!
• Il pezzo deve essere serrato in modo centrato!
• L'asse utensile deve essere perpendicolare all'asse della
tavola circolare!
• Il ciclo 14 PROFILO può avere un solo numero label!
• Il sottoprogramma può contenere fino max. 128 segmenti!
Esecuzione
