Cicli
di
foratura
e
filettatura

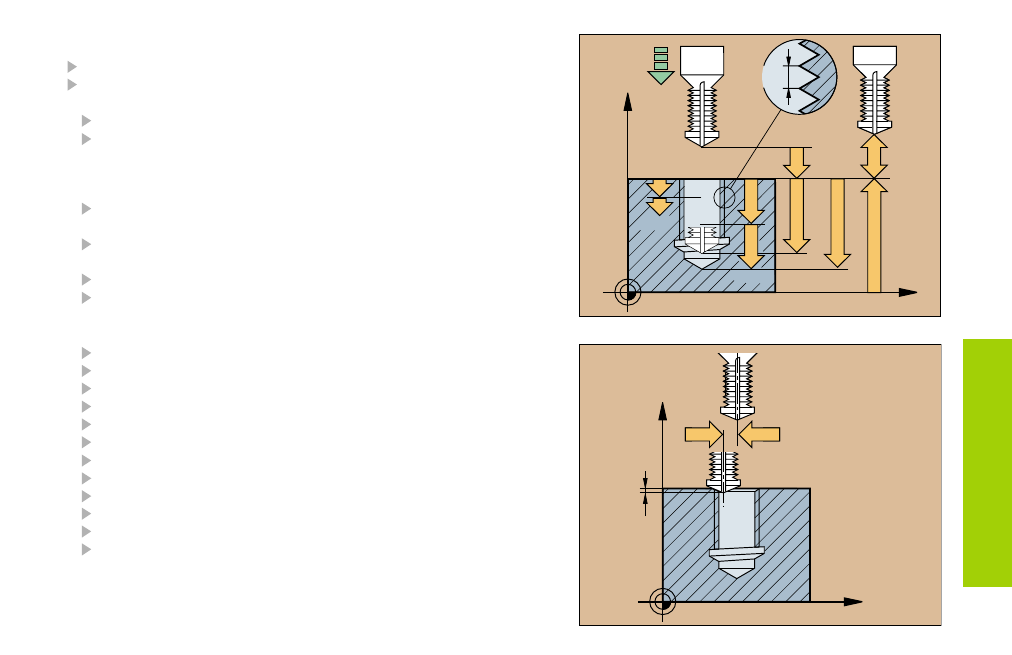

FRESATURA DI FILETTATURE SU PREFORO (264)
Preposizionamento sul centro del foro mediante R0
CYCL DEF: Selezionare il ciclo 264 FRESATURA DI FILETTATURE
SU PREFORO
Diametro nominale della filettatura: Q335
Verso della filettatura: Q239
Il simbolo definisce il verso della filettatura:
Filettatura destrorsa: +
Filettatura sinistrorsa:
Profondità di filettatura = Distanza tra superficie pezzo ed
estremità della filettatura: Q201
Profondità di foratura: Distanza tra superficie pezzo e fondo del
foro: Q356
Avanzamento preposizionamento: Q253
Tipo di fresatura: Q351
Fresatura concorde: +1
Fresatura discorde: 1
Profondità di accostamento: Q202
Distanza di prearresto sopra: Q258
Profondità di rottura truciolo: Q257
Inversione alla rottura truciolo: Q256
Tempo di attesa sotto: Q211
Profondità frontale del tuffo: Q358
Eccentricità frontale del tuffo: Q359
Distanza di sicurezza: Q200
Coord. superficie pezzo: Q203
Seconda distanza di sicurezza: Q204
Avanzamento in profondità: Q206
Avanzamento fresatura: Q207
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
X
Z
Q359
Q359
Q358
