Funzioni
di
traiettoria
Arco
1
e
2
Arco
3
e
4

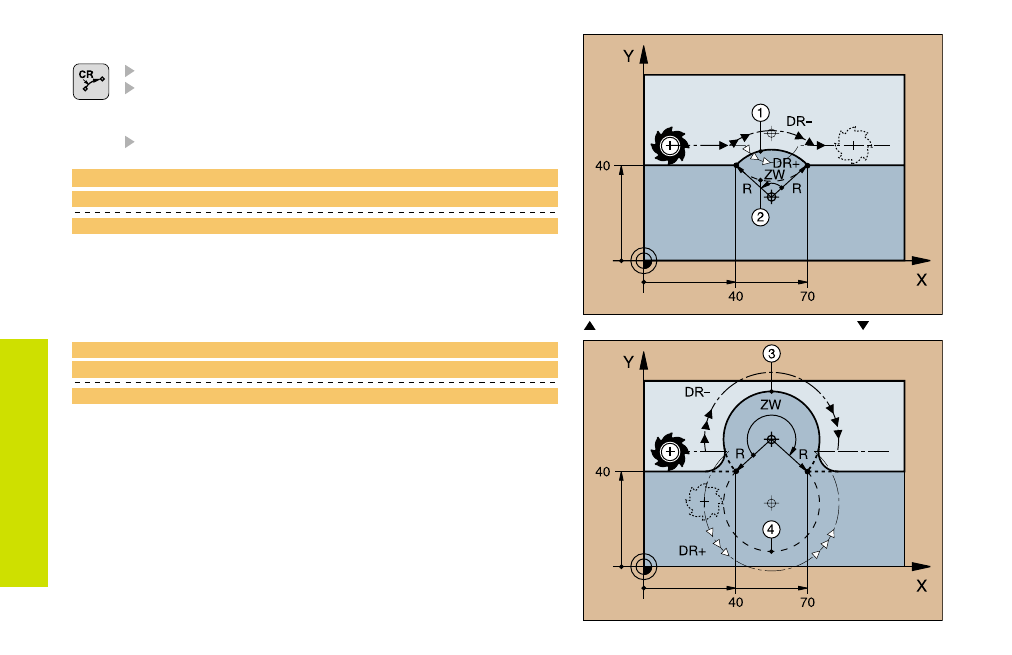

10 L X+40 Y+40 RL F200 M3 Punto iniziale arco di cerchio
11 CR X+70 Y+40 R-20 DR- Arco 3 oppure
11 CR X+70 Y+40 R-20 DR+ Arco 4
Traiettoria circolare CR con indicazione del raggio
Coordinate del punto finale dell'arco di cerchio
Raggio R
arco di cerchio grande: ZW > 180, R negativo
arco di cerchio piccolo: ZW < 180, R positivo
Senso di rotazione DR
10 L X+40 Y+40 RL F200 M3 Punto iniziale arco di cerchio
11 CR X+70 Y+40 R+20 DR- Arco
1
oppure
11 CR X+70 Y+40 R+20 DR+ Arco
2
