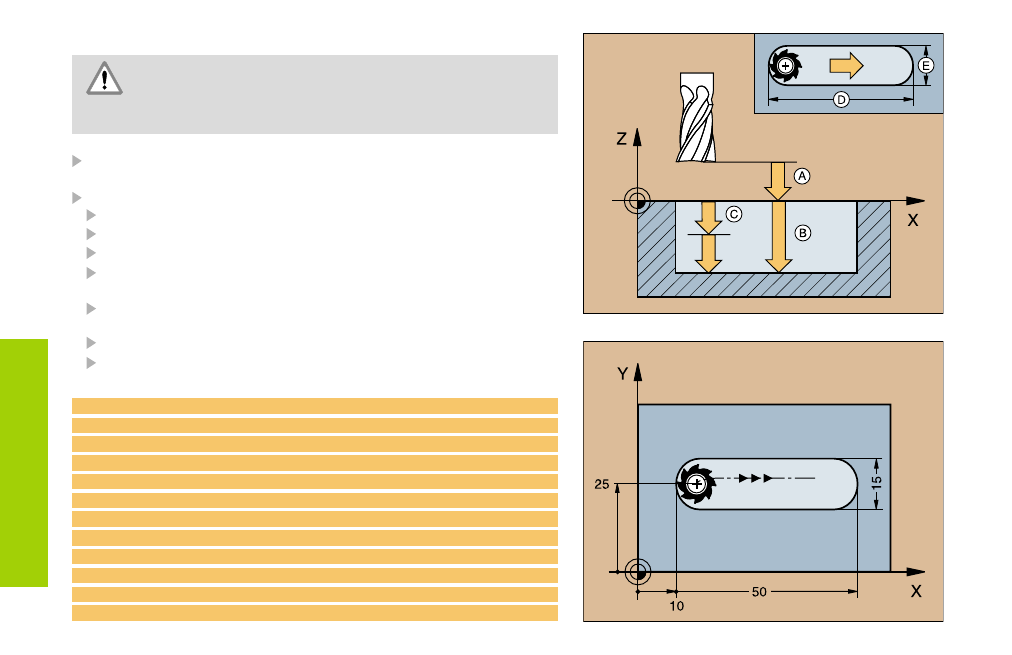

FRESATURA DI SCANALATURE (3)
• Il ciclo richiede una fresa con tagliente frontale a taglio
centrale (DIN 844) o una preforatura nel punto iniziale!
• Il diametro della fresa non deve essere maggiore della larghez-
za della scanalatura e non inferiore alla metà di tale larghezza!
Posizionare al centro della scanalatura con l'utensile tangente al
punto iniziale, con correttore raggio
R0
CYCL DEF: selezionare il ciclo 3 SCANALATURA
Distanza di sicurezza:
A
Profondità di fresatura: profondità della scanalatura:
B
Profondità di accostamento:
C
Avanzamento in profondità: velocità di spostamento
durante la penetrazione
1. lunghezza laterale: lunghezza della scanalatura:
D
Definire la direzione di taglio tramite il segno
2. lunghezza laterale: larghezza della scanalatura:
E
Avanzamento (per la fresatura)
10 TOOL DEF 1 L+0 R+6
11 TOOL CALL 1 Z S1500
12 CYCL DEF 3.0 SCANALATURA
13 CYCL DEF 3.1 DIST. 2
14 CYCL DEF 3.2 PROF. -15
15 CYCL DEF 3.3 INCR. 5 F80
16 CYCL DEF 3.4 X50
17 CYCL DEF 3.5 Y15
18 CYCL DEF 3.6 F120
19 L Z+100 R0 FMAX M6
20 L X+16 Y+25 R0 FMAX M3
21 L Z+2 M99
