2-50 ArcGlide THC Manuale di istruzioni
INSTALLAZIONE
Uscite
La maggior parte delle uscite dell'ArcGlide THC sono contatti di relè e possono essere usati sia per carichi in CA sia
per carichi in CC. Tutte le uscite relè sono protette con fusibili di tipo termico a ripristino automatico che proteggono
contro le correnti superiori a 100 mA. L'alimentazione a 24 V è limitata a un valore totale di 2 A per tutte le uscite.

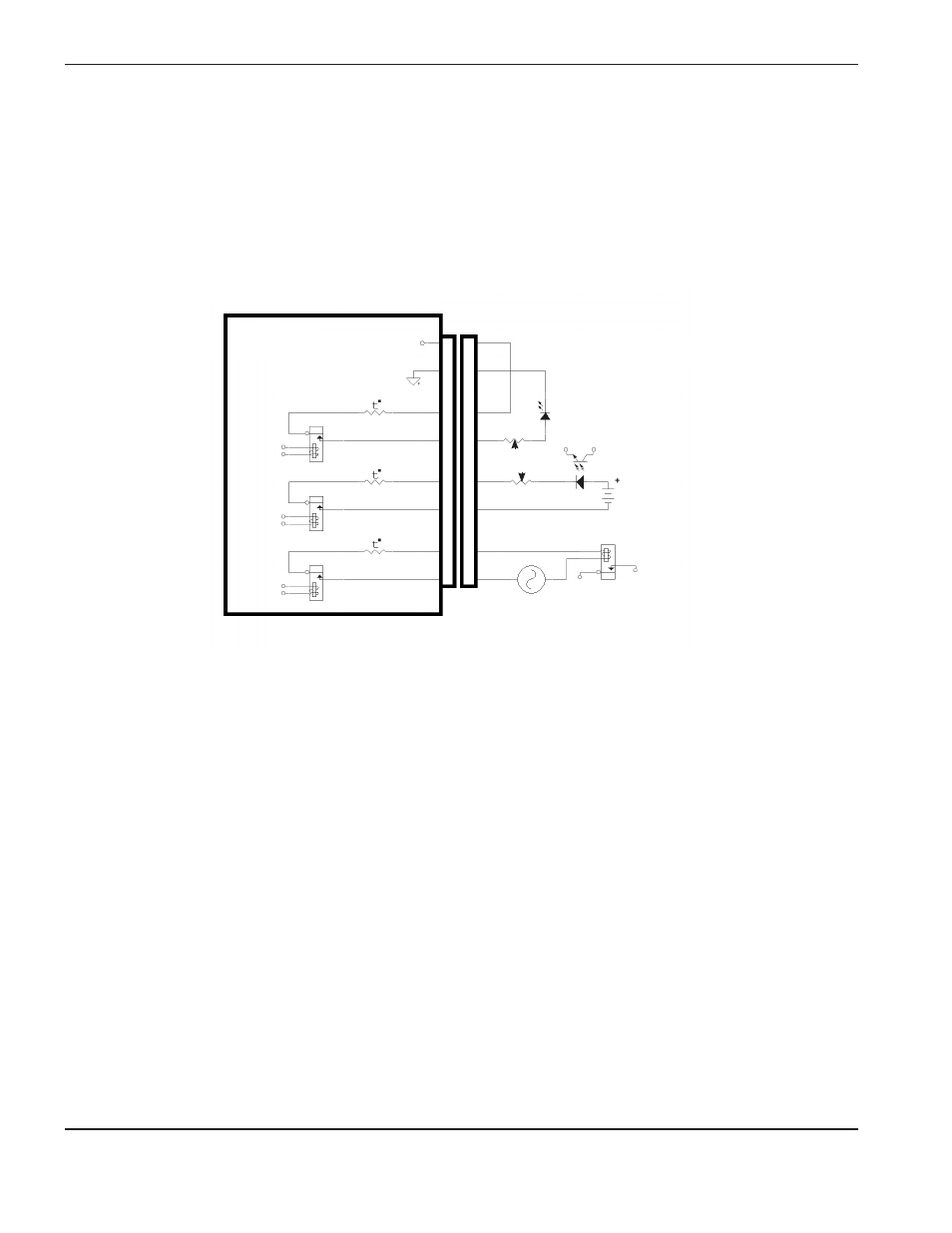

Le figure sotto riportano uno schema semplificato delle uscite dell'ArcGlide THC.
Uscite relè
Relè
Relè
Relè
PTC* 100 mA
PTC* 100 mA
PTC* 100 mA
Campo +24 v
Utilizzo del campo interno a + 24 vCC
LED
Optoisolatore
Da +12 vCC a 24 vCC
(alimentazione esterna)
Relè
Tensione da 12 v
a 24 vCA o vCC
Resistori
Circuito interno dell'ArcGlide
*Coefficiente di temperatura positivo
A
B
A
B
A
B
