FUNZIONAMENTO
2
HMI

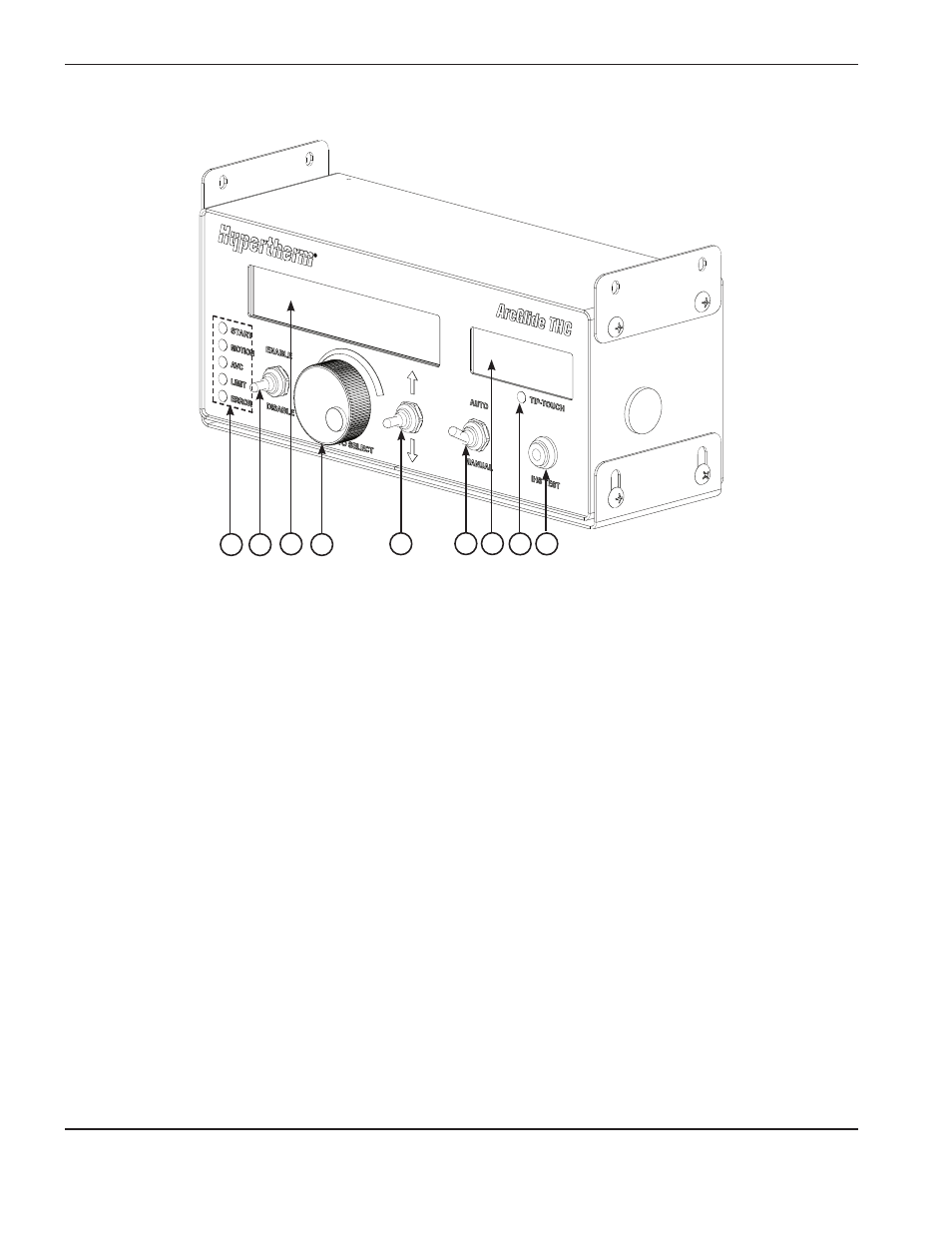

1 2 3 4 5 6 7 8 9
Componente Controllo Descrizione
1 LED Questi LED mostrano lo stato di funzionamento del sistema.
2 Interruttore di attivazione
e disattivazione
della stazione
Premere questo interruttore verso l'alto per attivare il carrello. Premere questo
interruttore verso il basso prima di eseguire la manutenzione, di sostituire
i consumabili o di spegnere il carrello. Nei sistemi HPR e HPR XD in cui
è installata l'Accensione a distanza sull'interfaccia plasma, questo interruttore
può essere usato per accendere o spegnere il sistema plasma.
3 Finestra
dei parametri
Visualizza i parametri di configurazione e funzionamento, gli errori e i messaggi
di stato. Se il sistema non ha un controllo numerico collegato all'interfaccia
Hypernet, l'operatore può anche effettuare modifiche al valore dei parametri.
4 Pulsante di scorrimento
e di selezione
Consente all'utente di selezionare, regolare e visualizzare i valori dei parametri
nella finestra dei parametri. Ruotare la manopola per scorrere i valori; premerla
per effettuare una selezione.
5 Tasto di sollevamento
e abbassamento del
carrello
Spostare questo interruttore verso l'alto o il basso per sollevare o abbassare
la torcia.
6 Interruttore di selezione
modalità automatica
o manuale
Portare questo tasto in alto o in basso per selezionare la modalità automatica
o quella manuale.
7 Finestra della tensione
dell'arco
Questa finestra visualizza la tensione effettiva dell'arco oppure OFF (SPENTO)
se il carrello è disattivato.
8 LED di contatto
della punta
Questo LED si accende quando la torcia realizza un contatto ohmico con
la lamiera.
9 Pulsante di test IHS Premere questo pulsante per collaudare la funzione IHS del carrello. A ogni
pressione successiva, la torcia si porta alternativamente nelle posizioni di
trasferimento e di risalita.
