2-32 ArcGlide THC Manuale di istruzioni
INSTALLAZIONE

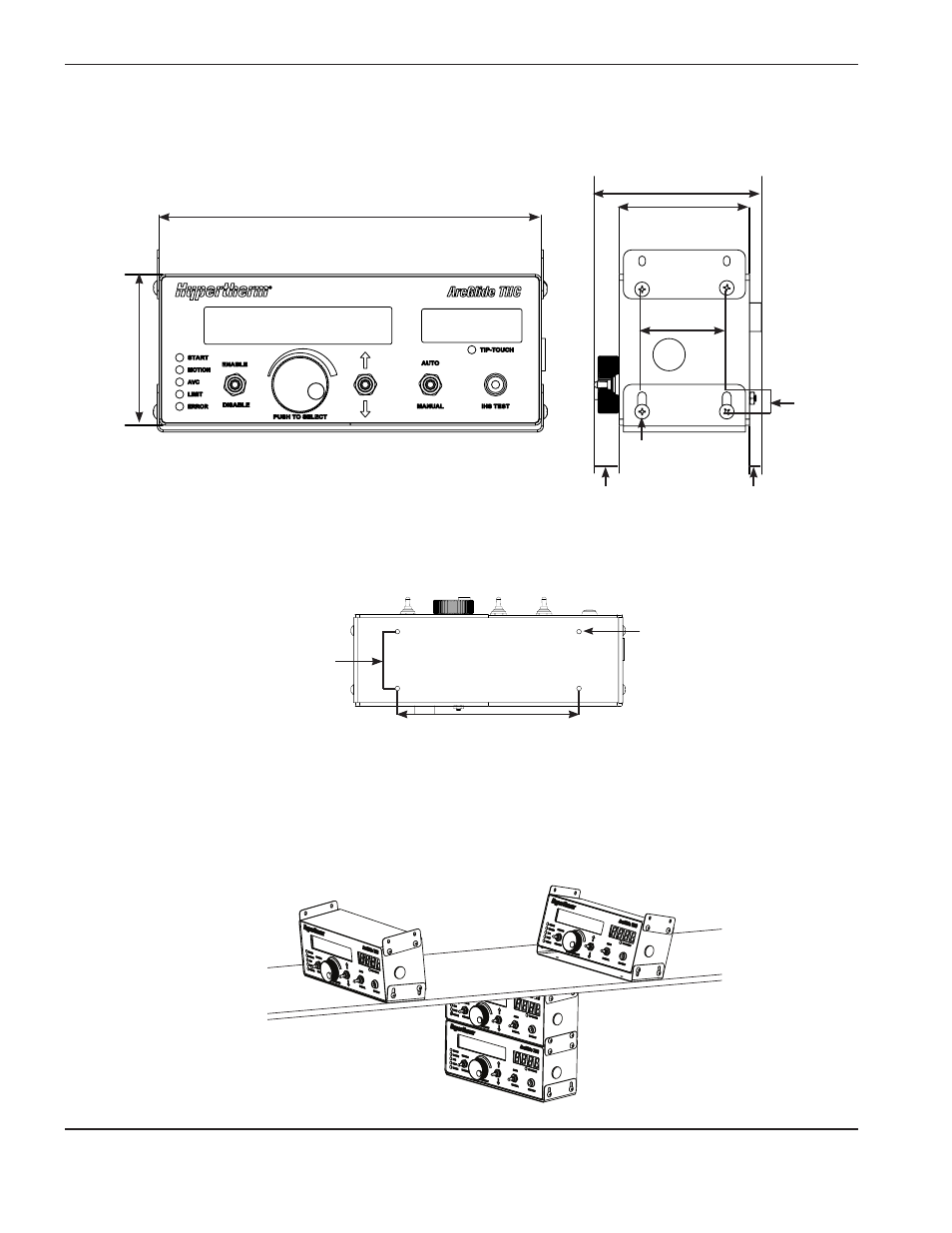

Installare la HMI opzionale
I bracci di supporto alla base e nella parte superiore della HMI consentono di installarla in modo separato o sovrapposto,
sotto o sopra un altro pezzo dell'attrezzatura, nonché diritta o inclinata.
101,60 mm
130,58 mm
19,43 mm 9,55 mm
20 mm
298 mm
117,60 mm
65,00 mm
Vite con testa a croce
10-32 x 9,52 mm
63,50 mm
203,20 mm
HMI montata su una
superficie e inclinata verso
il basso.
Due HMI sovrapposte
e montate orizzontalmente
sotto una superficie.
HMI montata su una superficie
e inclinata verso l'alto.
Dimensioni supporto HMI
Lato frontale del modulo HMI
Lato destro della HMI
diametro 5 mm
