ArcGlide THC Manuale di istruzioni 2-35
INSTALLAZIONE

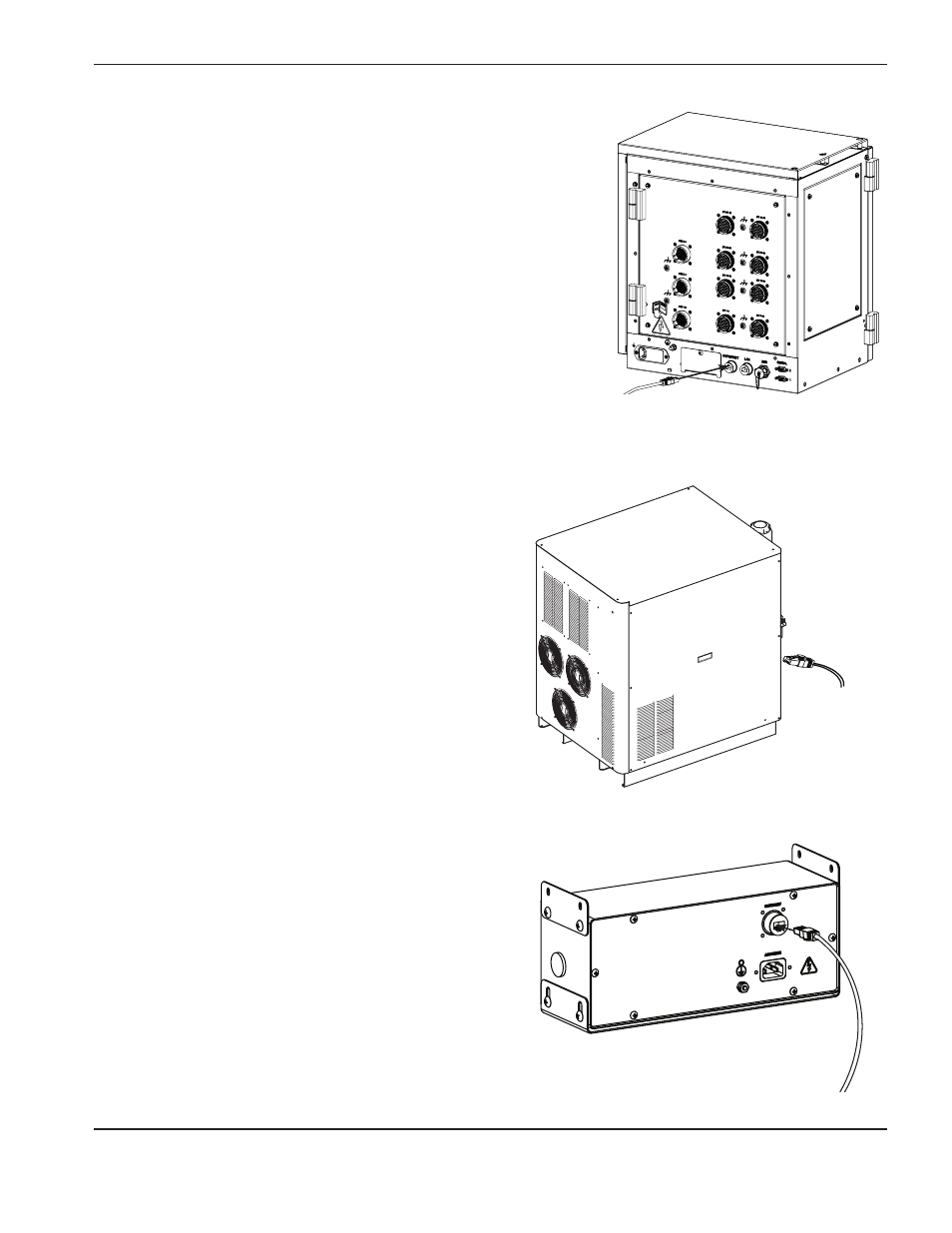

3. Usare un cavo Ethernet per collegare il sistema plasma
all'interruttore Ethernet:
a. Inserire un'estremità del cavo Hypernet nella porta
Hypernet sul pannello dell'interfaccia plasma nel sistema
plasma.
b. Inserire l'altra estremità del cavo in una delle porte
dell'interruttore Ethernet.
Consultare il manuale del sistema plasma per istruzioni
dettagliate su queste connessioni.
2. Usare un cavo Ethernet per collegare il CNC
all'interruttore Ethernet:
a. Inserire un'estremità del cavo Hypernet nella porta
Hypernet sul lato posteriore di EDGE Pro CNC
o a una porta Ethernet dedicata e configurata per
Hypernet o a qualsiasi altro CNC.
b. Inserire l'altra estremità del cavo in una delle porte
dell'interruttore Ethernet.
4. Se la configurazione include la HMI opzionale, usare un cavo
Hypernet per connettersi all'interruttore Ethernet:
a. Inserire un'estremità del cavo Hypernet nella porta
Hypernet sulla HMI.
b. Inserire l'altra estremità del cavo in una delle porte
dell'interruttore Ethernet.
All'interruttore Ethernet
All'interruttore
Ethernet
All'interruttore Ethernet
