ArcGlide THC Manuale di istruzioni 2-43
INSTALLAZIONE
2

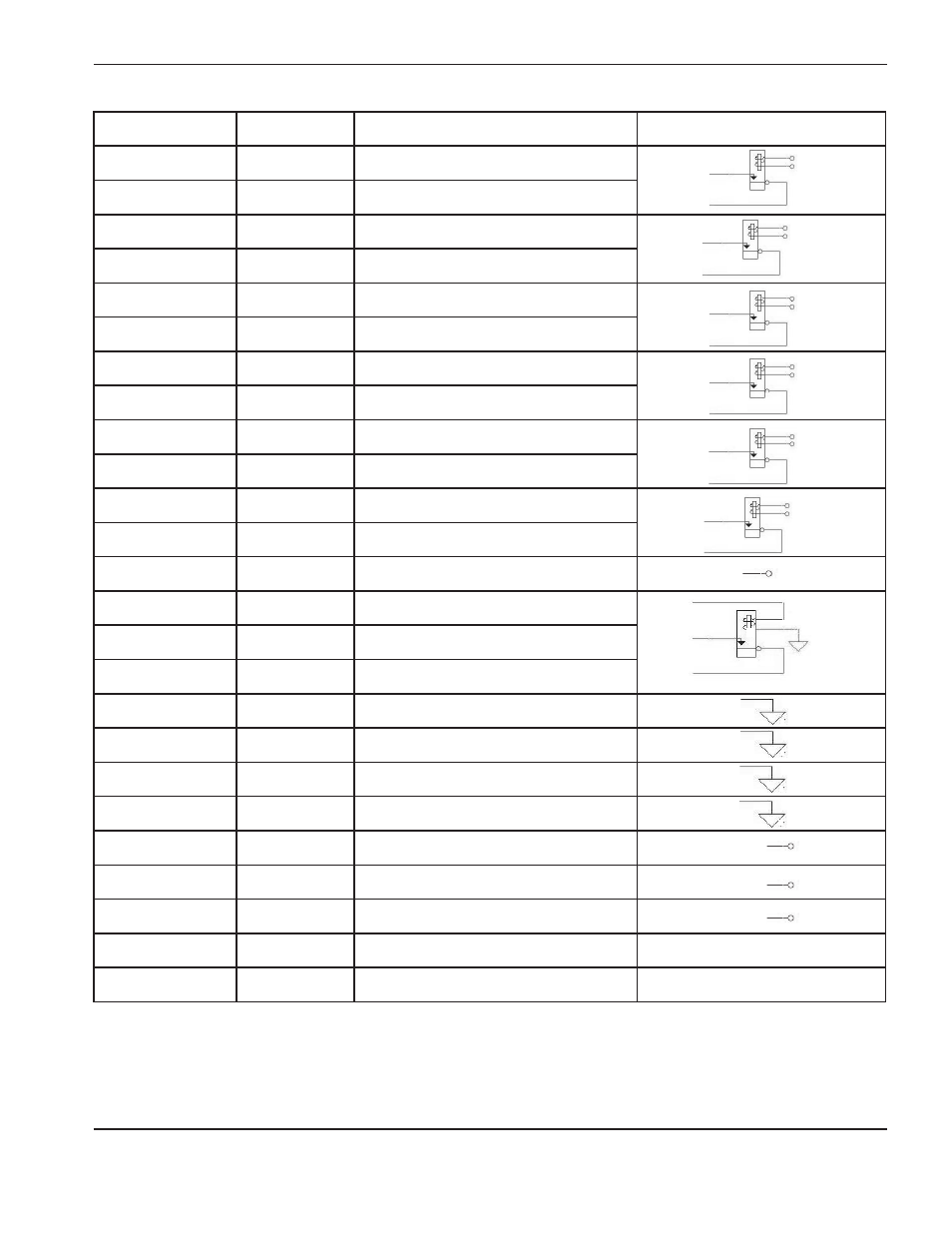

N. piedino* Colore Nome del segnale Circuito con contatto isolato
13 Arancione Uscita IHS completato A
14 Nero Uscita IHS completato B
15 Bianco Uscita risalita completata A
16 Rosso Uscita risalita completata B
17 Verde Uscita movimento macchina A
18 Rosso Uscita movimento macchina B
19 Blu Uscita errore THC A
20 Rosso Uscita errore THC B
21 Giallo Uscita scollamento torcia A
22 Rosso Uscita scollamento torcia B
23 Marrone Uscita libera controllo numerico A
24 Rosso Uscita libera controllo numerico B
25 Arancione Ingresso blocco movimento +**
26 Rosso Ingresso blocco movimento – **
27 Bianco Uscita blocco A
28 Verde Uscita blocco B
29 Blu Comune
30 Verde Comune
31 Giallo Comune
32 Verde Comune
33 Marrone Uscita +24 VCC
34 Verde Uscita +24 VCC
35 Arancione Uscita +24 VCC
36 Libero
37 Libero
* I numeri di piedino sono gli stessi su entrambe le estremità del cavo.
** Se viene usato un ponticello l'ingresso è chiuso.
A
B
-
+24 v
+24 v
+24 v
+24 v
B
A A
B
generalmente
aperto
B
A
A
B
generalmente
aperto
B
A
A
B
generalmente
aperto
B
A
A
B
generalmente
aperto
B
A
A
B
generalmente
aperto
B
A
A
B
generalmente
aperto
generalmente
aperto
