ArcGlide THC
Manuale di istruzioni
2-21

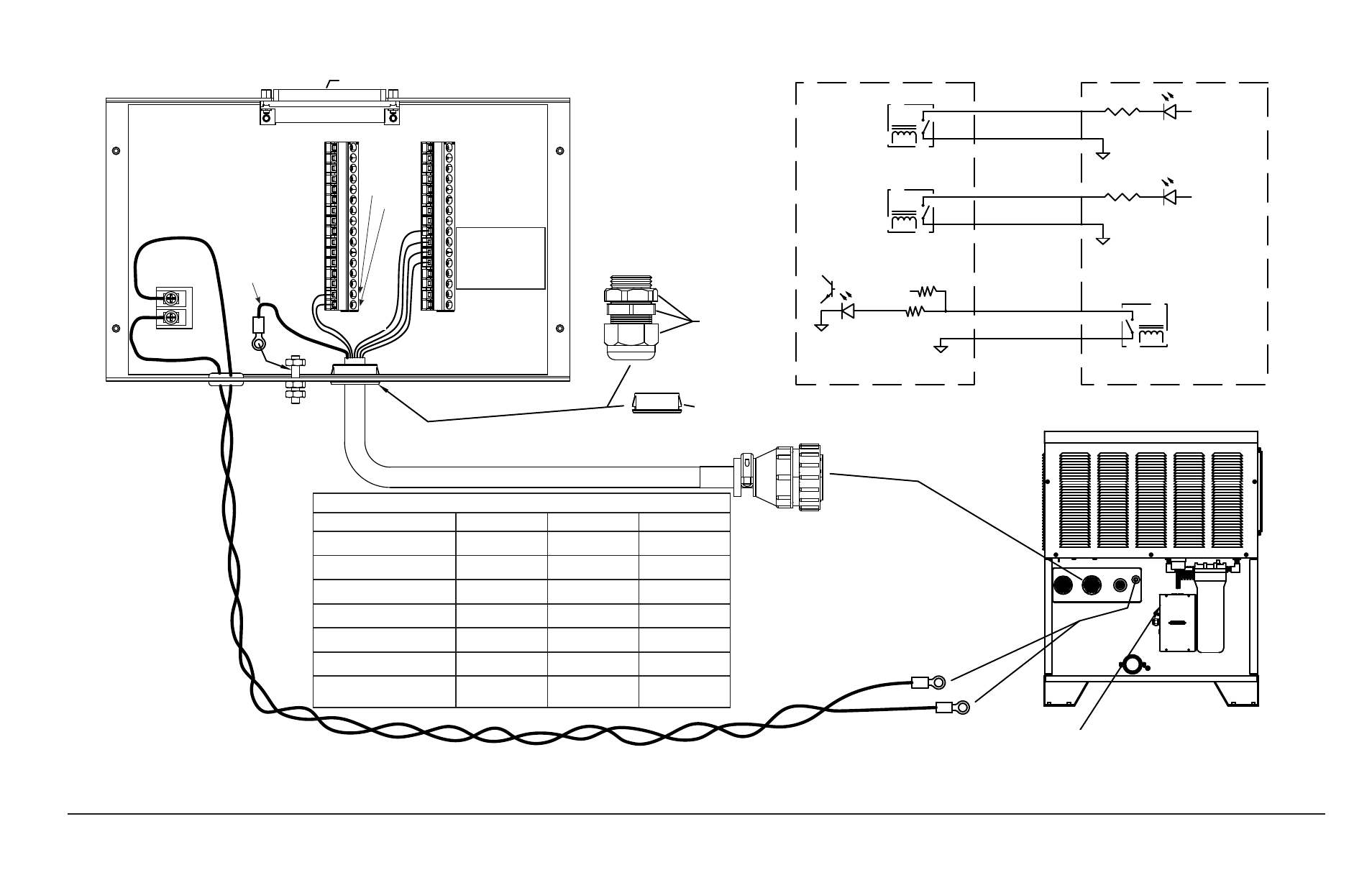

Interfaccia plasma ArcGlide con connessione separata a un sistema plasma MAX200, HT2000 o HT2000 LHF
IHS SYNC
J3-5
J3-6
HOLD
1
HOLD - WHT
RELAY
RELAY
PLASMA START
PULL UP
24V
J2-2
FIELD COMMON
MOTION - RED
START - BLU
J2-1
J3-8
J3-7
HOLD IGNITION
MACHINE MOTION
DELAYED
36(37)
31(32)
HOLD - BLK
MOTION - BLU
9
START
START - BLK
15
5
COMMON
COMMON
( ) - FOR HT2000, HT2000LHF
+24V
+24V
MAX200
Al sistema plasma
ATTIvAZIONE +
Al sistema plasma
Utilizzare cablaggio bipolare da circa0,9 mm quadri, con tensione di 600 v o superiore
Al sistema plasma
ELETTRODO -
L'interfaccia plasma è montata
esternamente dal cliente.
Nessun collegamento
Elettrodo (-)
Attivazione (+)
Rimuovere
Sostituire con
boccola 008245
Consultare il manuale HT2000,
HT2000LHF per la connessione 1x6.
Cavo di interfaccia macchina 1x6
Terminazione interfaccia plasma
Segnale
Colore filo
Piedini
Etichetta cavo
Avvio plasma A
Blu
9
82
Avvio plasma B
Nero
15
83
Mantenimento A
Bianco
1
87
Mantenimento B
Nero
5
86
Movimento
Rosso
36 (37)
84
Comune
Blu
31 (32)
85
Terminale ad anello per
il picchetto di terra
Filo di
schermatura
Nessun
collegamento
Per HT2000 e HT2000LHF, impostare gli
ingressi del plasma ArcGlide su contatto
secco facendo scorrere l'interruttore del
modulo di controllo su D.
I numeri tra () si riferiscono a LHF
HT2000 e HT2000.
Blocchi terminali
dell'interfaccia plasma
ArcGlide
Connettori interfaccia
macchina 1x6 CPC
Avvio plasma B
Avvio plasma A
Mantenimento B
Mantenimento A
Nero
Blu
Comune
Movi-
mento
Blu
Rosso
Protezione
1
1
J2
J3
16
16
Nero
Bianco
2
