2-26 ArcGlide THC Manuale di istruzioni
INSTALLAZIONE
2

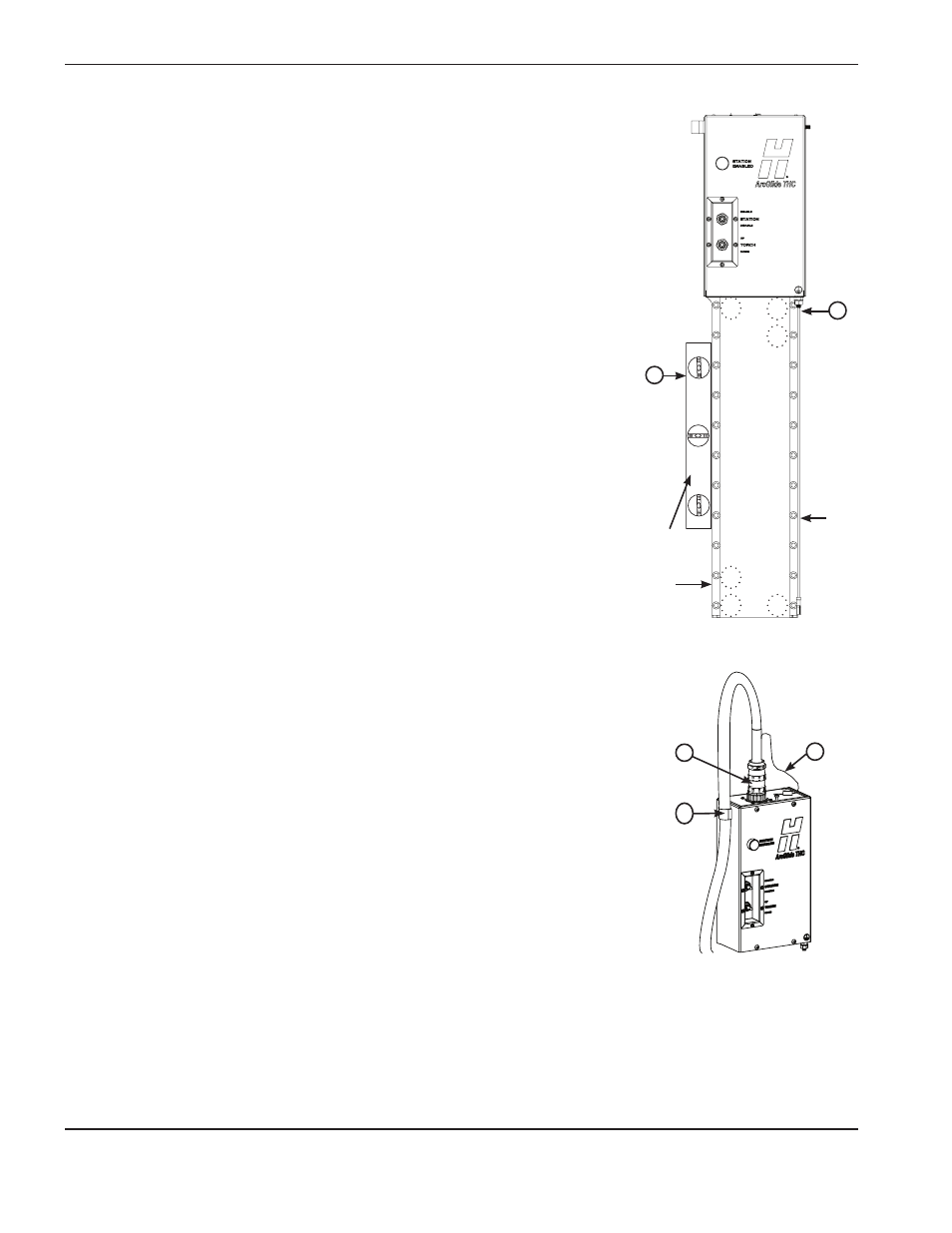

1. Posizionare il carrello sulla macchina di taglio a portale:
• Abbassare in modo che la torcia possa raggiungere il pezzo in lavorazione.
• Alzare in modo che la torcia non tocchi il tavolo.
• La base del carrello deve essere situata entro 20,32 cm del pezzo più sottile
in lavorazione.
• I fori del supporto presentano la stessa distanza di sensore THC e comando
THC.
2. Montare il carrello sulla macchina di taglio a portale:
a. Rimuovere i pannelli laterali per scoprire i fori per le viti di montaggio.
b. Avvitare le viti senza stringere secondo uno schema diagonale, dall'alto in basso
e da destra a sinistra (vedere i numeri nell'illustrazione a destra).
c. Usare minimo 4 viti per montare il carrello.
d. Posizionare una livella verticalmente lungo il lato del carrello per verificare che
sia stata montata in verticale.
e. Avvitare le viti usando una torsione massima di 0,9 metri newton.
f. Una volta avvitate, le teste delle viti devono trovarsi al di sotto della superficie del
pannello posteriore del carrello in modo tale che i pannelli laterali possano essere
rimpiazzati.
g. Reinstallare i pannelli laterali.
3. Collegare il cavo dell'interfaccia carrello e fissarlo accuratamente.
a. Il connettore del cavo non è idoneo per uso intenso o flessioni continue.
Sostenere il cavo e aggiungere gioco sufficiente per evitare tensione sul cavo
e danni all'assemblaggio di cavi, al connettore carrello o a entrambi.
b. Utilizzare il collare del cavo incluso nel carrello per fissare il cavo al lato del
carrello con abbondante circuito di servizio.
c. Collegare il cavo di terra al connettore di terra sulla parte superiore del carrello.
