4-46

ArcGlide THC

Manuale di istruzioni

MANUTENZIONE

Interfaccia controller THC (228577)

1

2

52

51

49

50

100

99

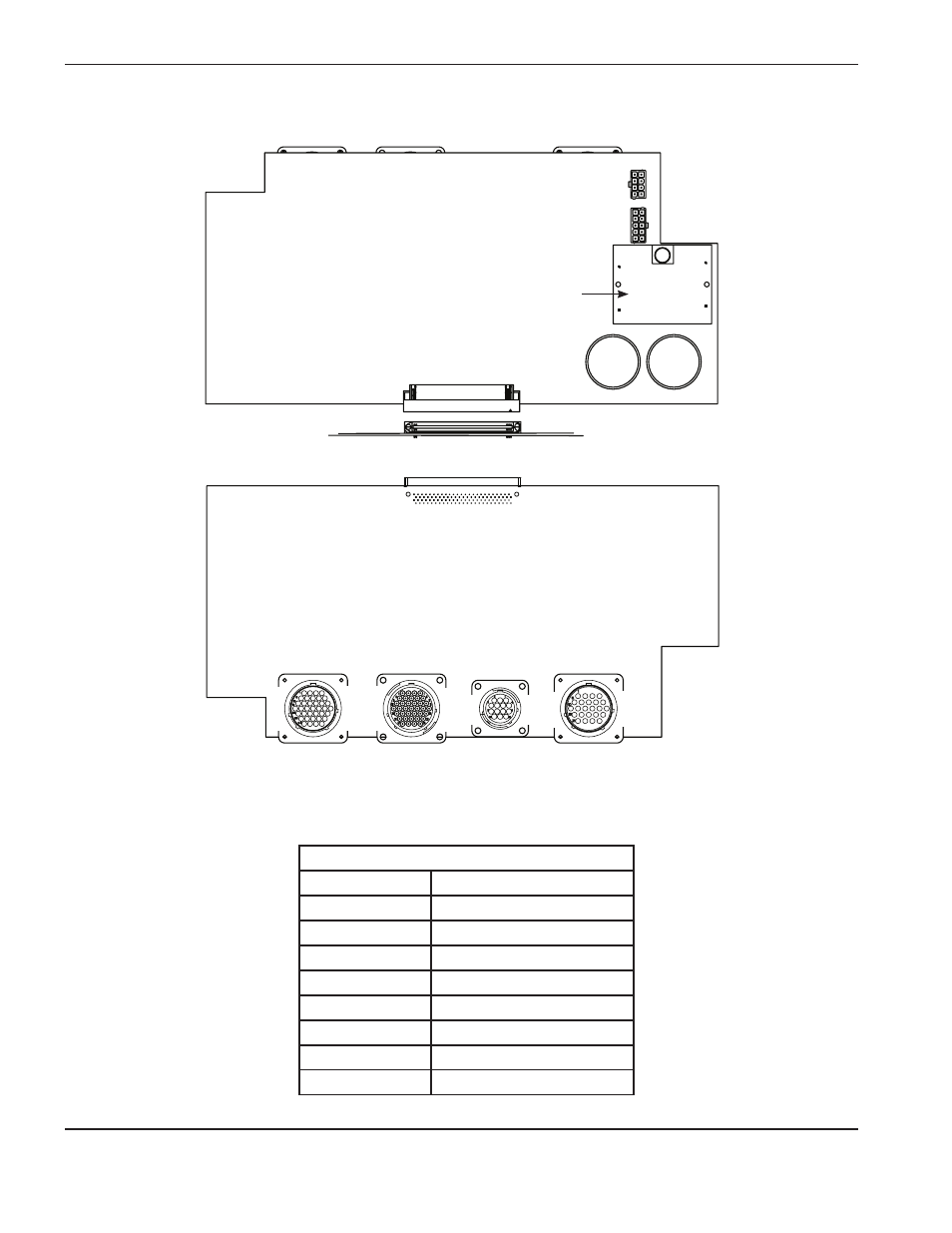

PCB interfaccia controller THC

J1 interconnessioni scheda

J3 al trasformatore

J6

I/O del

controllo

numerico

(maschio)

J4

I/O carrello

(maschio)

J7

Op-Con I/O

(femmina)

J5

I/O plasma

(femmina)

4

37

1

34

4

24

1

34

4

37

1

21

1

12

3

14

Motore

J3 al trasformatore

Numero piedino Segnale

1

115 V ingresso 1

2

115 V ingresso 2

3

115 V ingresso 3

4

115 V ingresso 4

5

45 V linea di uscita 1

6

45 V linea di uscita 2

7

22 V linea di uscita 1

8

22 V linea di uscita 2

visione fronte PCB

visione retro PCB

1
