ArcGlide THC Manuale di istruzioni 2-37
INSTALLAZIONE
5. Usare le istruzioni contenute in Installazione del carrello in
questa sezione per collegare il carrello ArcGlide al modulo
di controllo.
4. Se la configurazione include una consolle operatore
personalizzata e opzionale, collegarla al modulo di controllo:
a. Collegare l'estremità del cavo I/O della consolle operatore
con il nastro verde nel connettore I/O della consolle
operatore sul lato frontale del modulo di controllo.
b. Collegare l'altra estremità del cavo nel connettore
appropriato sulla consolle operatore personalizzata.
Per maggiori informazioni, consultare la descrizione del cavo
I/O della consolle operatore, in questa sezione.
3. Collegare il sistema plasma al modulo di controllo:
a. Inserire l'estremità del cavo I/O dell'interfaccia plasma con
il nastro blu nel connettore I/O plasma sul lato frontale del
modulo di controllo.
b. Collegare l'altra estremità del cavo nel connettore I/O (J5)
del plasma sul PCB dell'interfaccia plasma nel sistema
plasma.
Per maggiori informazioni, consultare la descrizione del cavo
I/O plasma in questa sezione.

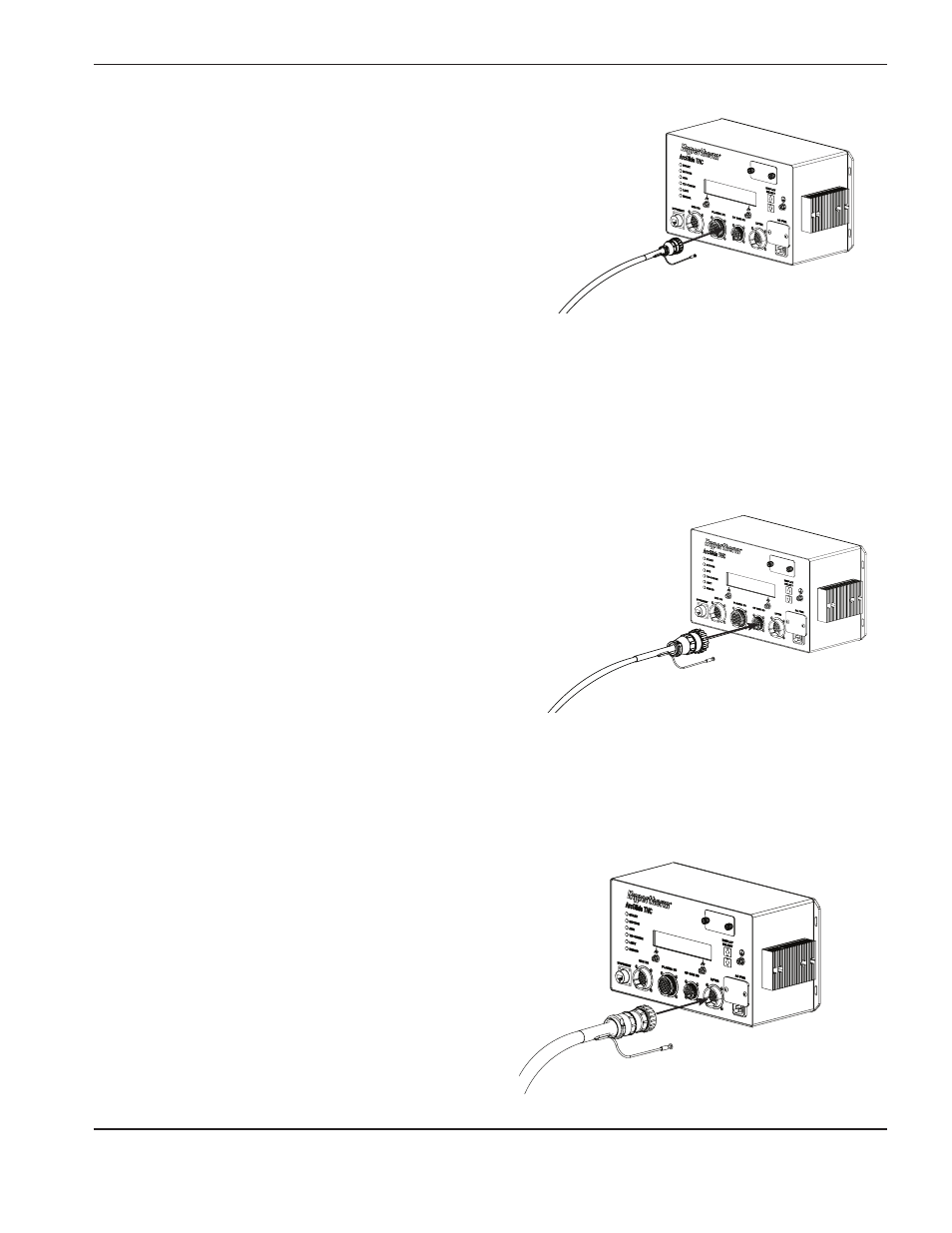

Connessione discreta
al sistema plasma
Connessione discreta
alla consolle operatore
Connessione discreta al carrello
