2-36 ArcGlide THC Manuale di istruzioni
INSTALLAZIONE
Collegamento dei cavi discreti
In una connessione discreta, i link di comunicazione sono realizzati dal modulo di controllo alla HMI, CNC, sistema
plasma e consolle operatore. In questo tipo di configurazione, il modulo di controllo e la HMI comunicano su un singolo
span di Hypernet. È l'unica configurazione che non richiede un interruttore Ethernet. Consultare Descrizione del sistema
per una configurazione discreta, in questa sezione.
È inoltre possibile disporre di una configurazione mista, Hypernet e discreta, in cui il THC ArcGlide comunica con il
CNC, il sistema plasma o entrambi su una connessione separata e usa la comunicazione Hypernet per il link restante.
Nelle configurazioni in cui c'è più di uno span di Hypernet, per le connessioni Hypernet è richiesto un interruttore
Ethernet industriale.
Usare le parti delle seguenti istruzioni applicabili alla propria configurazione.
Nota: Ogni porta sul lato frontale del modulo di controllo utilizza dei codici-colore a cui corrisponde il connettore
sul cavo di interfaccia che si collega ad esso come mostrato in questa sezione nelle illustrazioni per cavo.

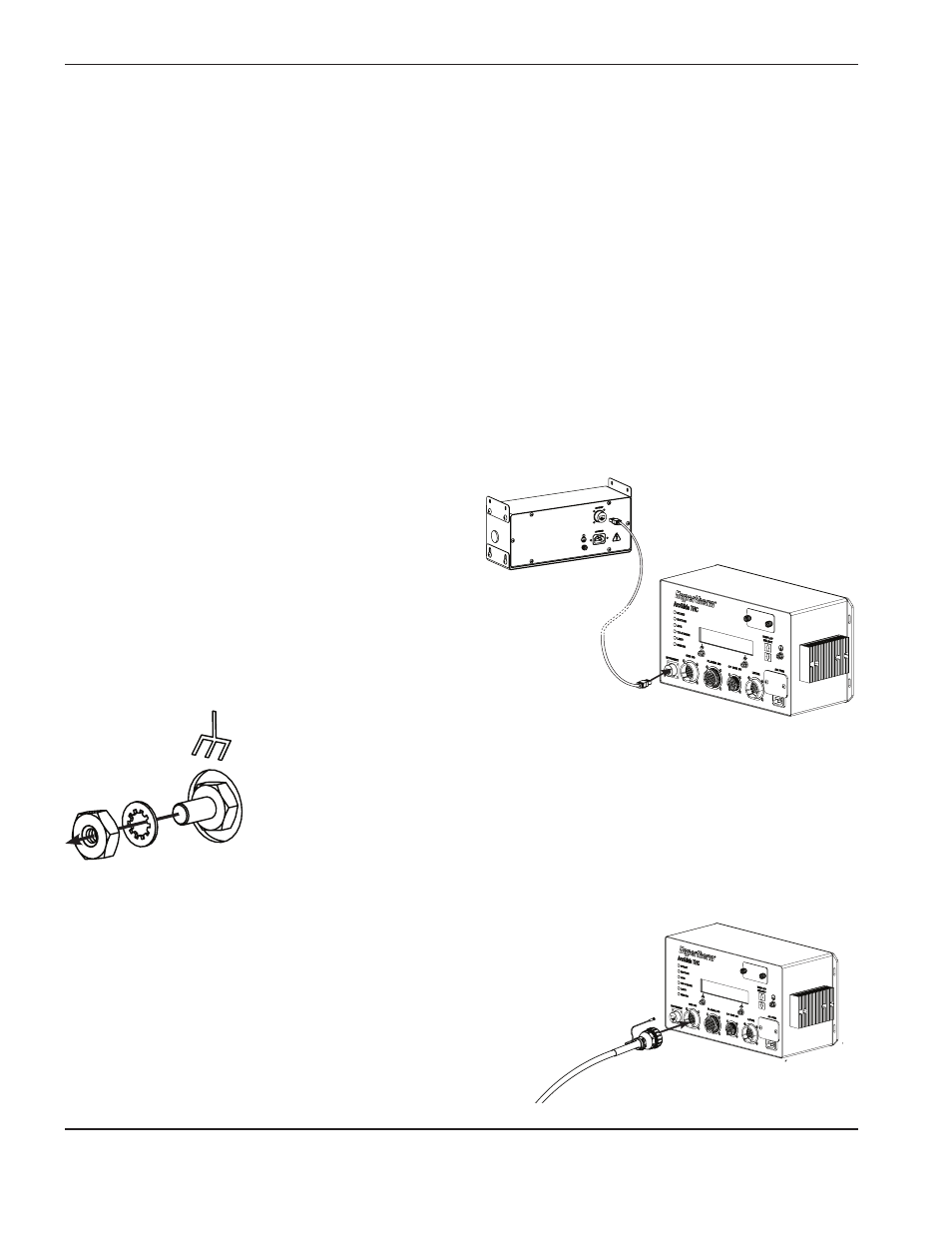

1. Collegare la HMI al modulo di controllo:
a. Inserire un'estremità del cavo HMI nel connettore
Hypernet sul lato frontale del modulo di controllo.
b. Inserire l'altra estremità del cavo nella porta Hypernet
sul retro della HMI.
2. Collegare il CNC al modulo di controllo:
a. Inserire un'estremità del cavo CNC I/O con il nastro giallo
nel connettore CNC I/O sul lato frontale del modulo di
controllo.
b. Collegare i fili sull'altra estremità del cavo ai segnali I/O
sul CNC.
Per maggiori informazioni, consultare la descrizione del cavo
CNC I/O in questa sezione.
Connessione discreta al CNC
Connessione tra la HMI
e il modulo di controllo
Eseguire la messa a terra di tutti i cavi con connettori circolari:
1. Rimuovere il dado superiore e la guarnizione dell'assemblaggio di messa a terra.
2. Installare il terminale del filo di messa a terra sul cavo sopra l'asta a terra.
3. Sostituire il dado superiore e la guarnizione sull'asta a terra e serrarlo manualmente
in modo che il terminale di messa a terra entri in contatto con la guarnizione e il dado
inferiore.
Per maggiori informazioni, consultare Messa a terra e schermatura consigliate.
