ArcGlide THC Manuale di istruzioni 2-33
INSTALLAZIONE
Eseguire la messa a terra della HMI
Installare la HMI:
1. Rimuovere il braccio di supporto dalla HMI.
2. Collocare il braccio di montaggio sulla superficie dove sarà montata la HMI e fissare il braccio con le viti attraverso
i fori alla base del braccio.
3. Rimontare la HMI nel braccio di supporto avvitando le viti senza stringere attraverso i lati del braccio nei fori superiori
o inferiori ai lati della HMI.
4. Regolare la HMI secondo l'angolazione desiderata e avvitare le viti.
5. Collegare un'estremità del cavo di alimentazione al connettore del generatore CA sul lato posteriore della HMI.
Preparare l'altra estremità per l'uscita di alimentazione 120/240 VCA.

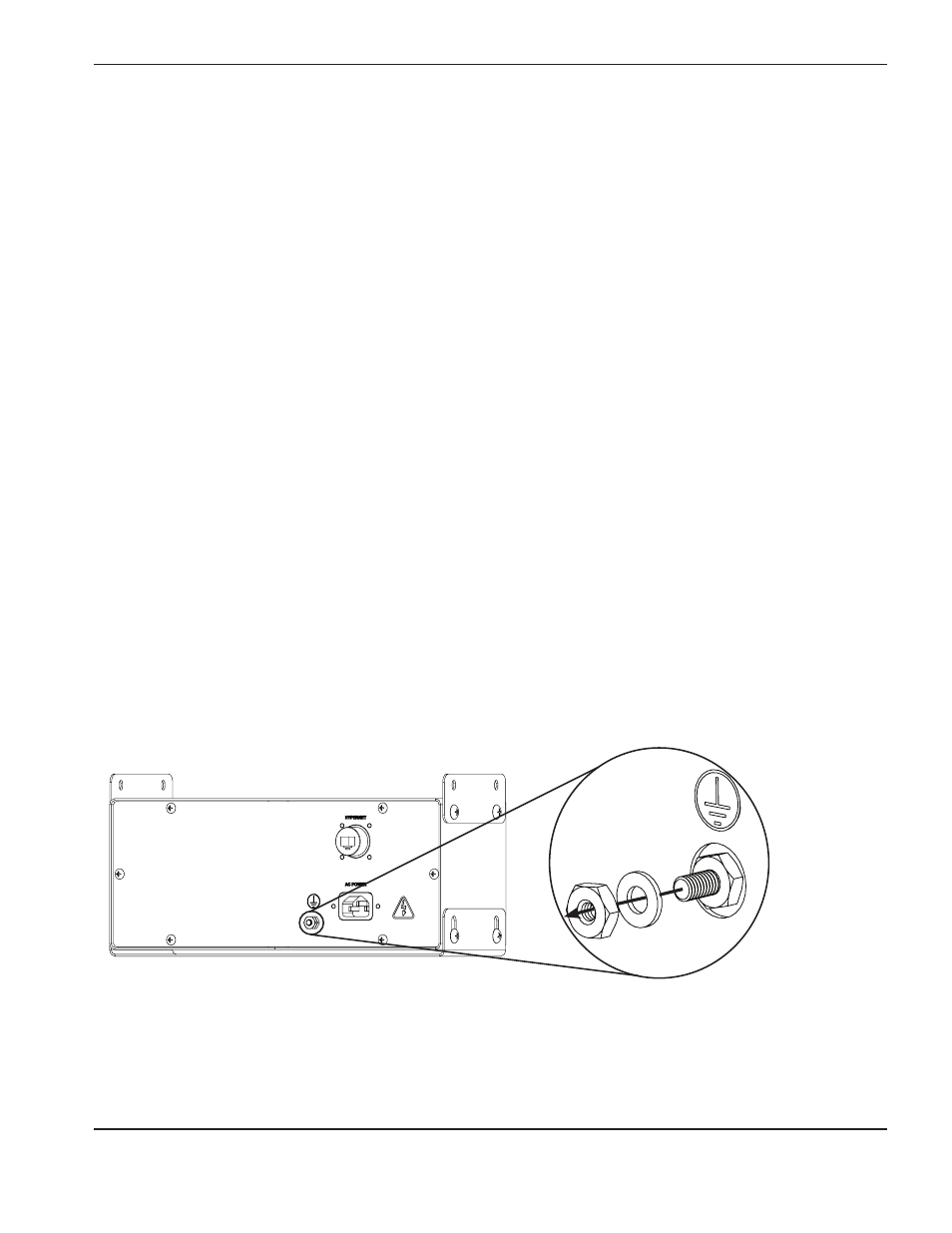

Eseguire la messa a terra della HMI
Per eseguire la messa a terra della HMI:
1. Rimuovere il dado superiore e la guarnizione dell'assemblaggio di messa a terra sul lato posteriore del carrello.
2. Installare il terminale del filo di messa a terra sull'asta a terra.
3. Sostituire il dado superiore e la guarnizione sull'asta a terra e serrarlo manualmente in modo che il terminale di messa
a terra entri in contatto con la guarnizione e il dado inferiore.
4. Collegare l'altra estremità del filo di messa a terra al terminale sulla bus bar della macchina di taglio a portale.
Per maggiori informazioni, consultare Messa a terra e schermatura consigliate.
