ArcGlide THC Manuale di istruzioni 4-19
MANUTENZIONE
Verify all units
wired and powered
up
On ArcGlide
controller, scroll
down 4 screens
and look for
activity on RS422
signals
Check that Station
Select on EdgePro
is either up or
down on front
panel (cannot be in
the center position)
Check HMI to be
sure it is not
disabled
Check Disable
switch on the lifter
to be sure it is not
in the disabled
position
Edge Pro Link
Failed
Check for Serial
port mapped in
Edge Pro (1396
setup screen)
Should be set to
NONE
DONE
Check HPR wiring.
Remove termination
resistors from
control board and
any multidrop
cables
Check for bad
cables
Contact HT Tech
Support
Check for software
update needed, or
protocol mismatch
update
software?
Load updated
software
(be sure all units
are powered and
wired first)
Transmit
Activity?
Receive
Activity

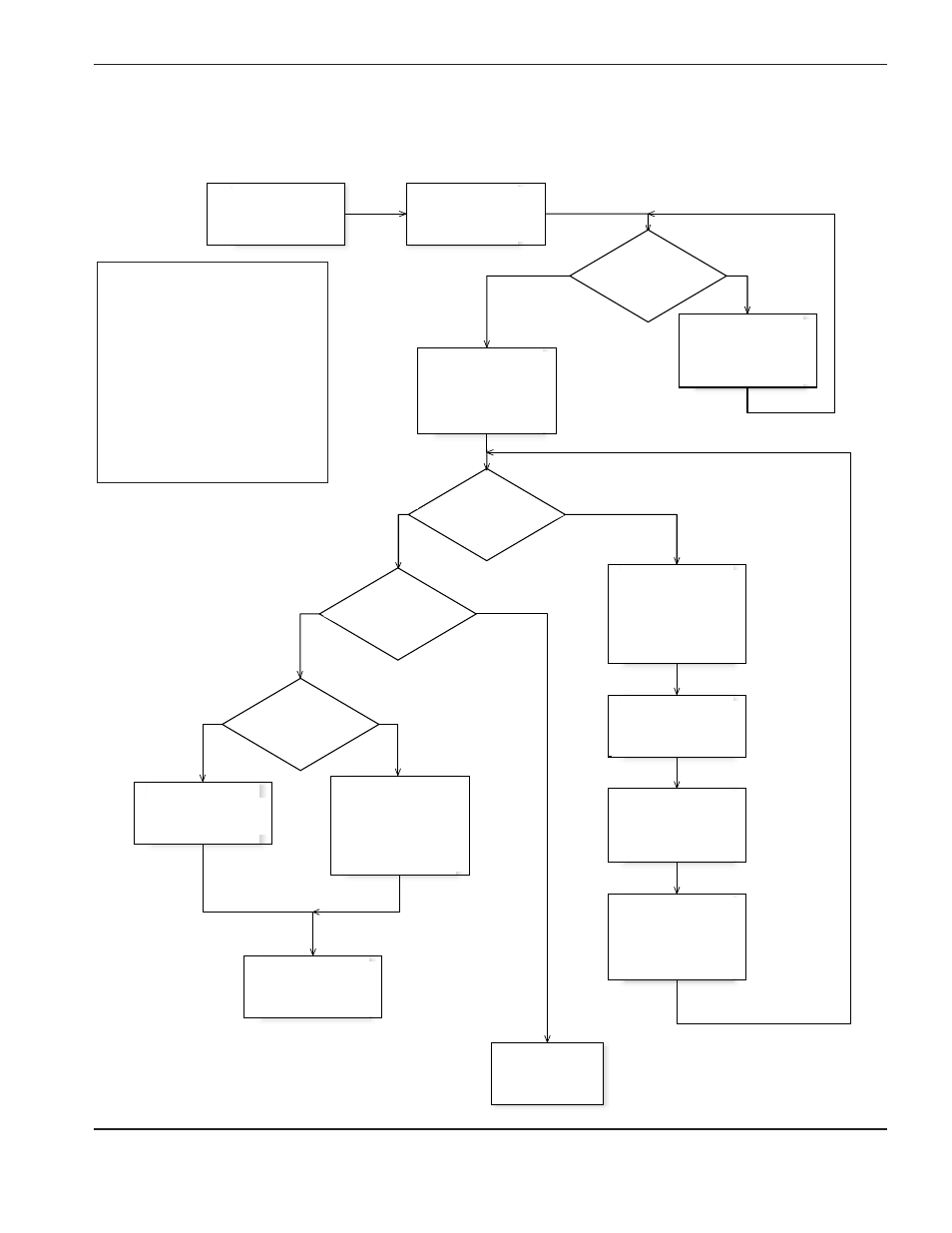

Procedure per l'individuazione dei guasti
Edge Pro non comunica con il generatore HPR
Verificare che tutte
le unità siano collegate
e accese.
Verificare la presenza di
aggiornamenti software
o la mancata corrispondenza
del protocollo.
Sul controller ArcGlide,
scorrere 4 schermate verso
il basso e cercare attività
dei segnali RS-422.
Caricare il software
aggiornato (assicurarsi
prima che tutte le unità
siano accese e collegate).
Controllare che Selezione
stazione su EDGE Pro sia
impostato vero l'alto o il
basso (non può essere in
posizione centrale).
Controllare l'interfaccia
HMI e assicurarsi che
non sia disattivata.
Controllare l'interruttore
Disattiva sul carrello per
assicurarsi che non sia in
posizione di disattivazione.
Verificare che la porta seriale
mappata in EDGE Pro
sia impostata su Nessuna
(usare la password di
configurazione).
Controllare il cablaggio
HPR. Rimuovere i resistori
di terminazione dal pannello
di controllo e tutti i cavi
multidrop.
Controllare che non
ci siano cavi guasti.
Contattare il supporto
tecnico Hypertherm.
Fatto
No
No
No
No
Sì
Sì
Sì
Sì
Nota:
Per le applicazioni True Hole,
verificare che siano installate
queste caratteristiche XD:
• Codice e PBC di controllo XD
• Torcia XD
• Nuovi cavi torcia
• Filo ohmico con instradamento
corretto
Aggiornare il
software?
Trasmettere
attività?
Ricevere
attività
Collegamento
EDGE Pro fallito
